R185_VN_OC_TAMDA_ÚSTÍ_FVE_999kWp

ÚSTÍ NAD LABEM – FVE TAMDA, Dispečerské řízení ENERGOBOX RTU

📍 Lokalita: Havířská 352/17, Ústí nad Labem – Všebořice
🏭 Investor / provozovatel: TAMDA Ústí s.r.o.
⚙️ Dodavatel systému: ENERGO-ŠŤAIF s.r.o.
📆 Rok realizace: 2025

Pro společnost TAMDA Ústí s.r.o. jsme realizovali dodávku a zprovoznění systému ENERGOBOX RTU pro dispečerské řízení fotovoltaické elektrárny o výkonu 990 kWp, připojené na hladině VN 22 kV v trafostanici UL_1037 – Všebořice (TESCO).

Součástí projektu byla instalace řídicí jednotky ENERGOBOX RTU, nastavení komunikačního systému dle protokolu IEC 60870-5-104, implementace měření a nastavení ochran dle požadavků ČEZ Distribuce. Po provedení funkčních zkoušek komunikace a ověření ochranných prvků bylo zařízení předáno bez vad a nedodělků.

Parametry projektu

✅ Napěťová hladina: 22 kV (VN)
✅ Instalovaný výkon FVE: 989,76 kWp
✅ Rezervovaný výkon: 295 kW
✅ Stanice: UL_1037 – Všebořice
✅ Řídicí systém: ENERGOBOX RTU – WAGO PFC200 G2 (IEC 60870-5-104)
✅ Komunikace: GSM / LTE – dispečerská linka ČEZ Distribuce
✅ Rozvaděč VN: AEG

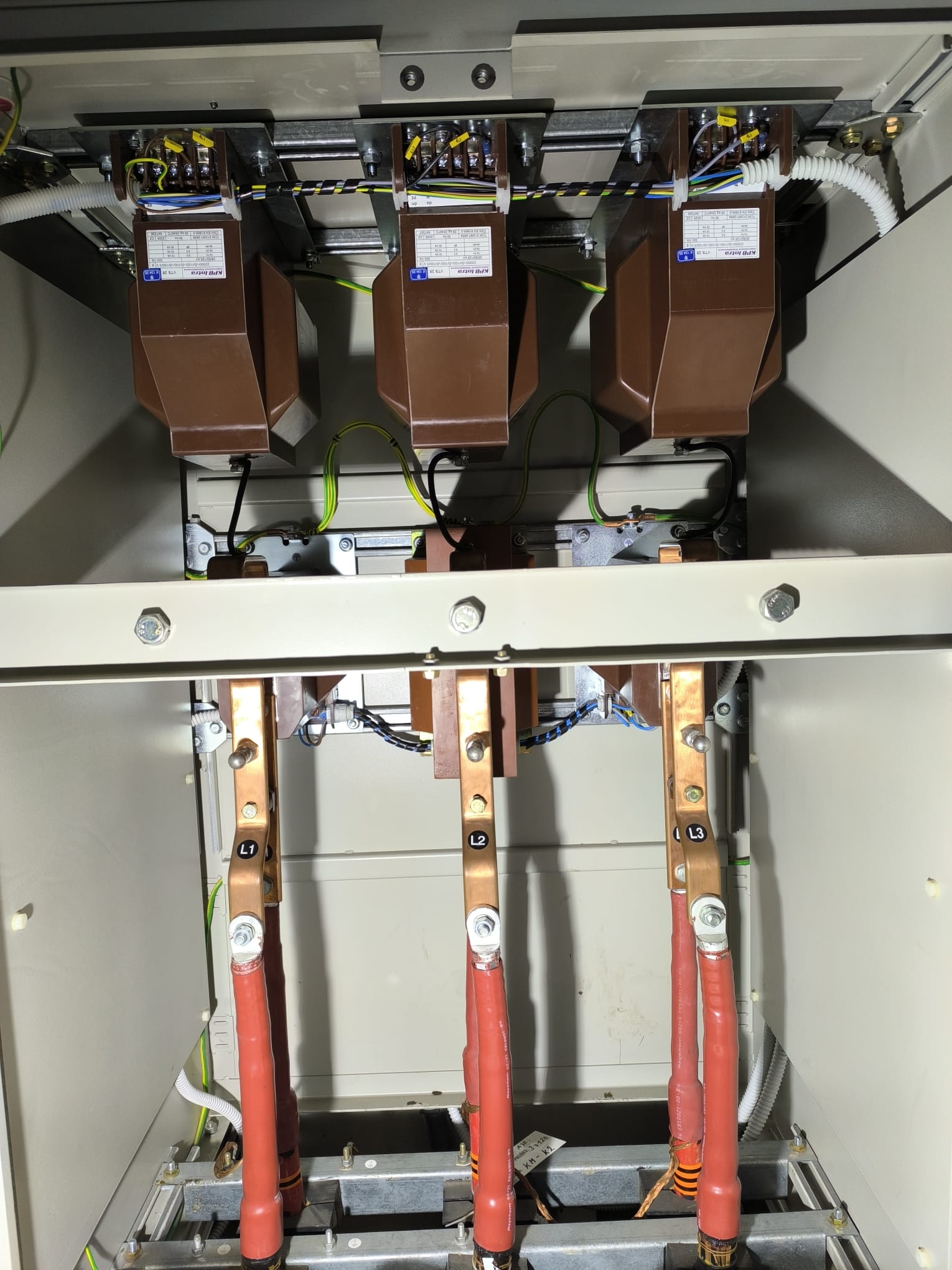

✅ Měřicí transformátory: KPB Intra MTP/MTN, ověřené dle ČSN EN 61869
✅ Systémová ochrana: BMR PLA33EDL – ochrana napětí a frekvence

Použité technologie

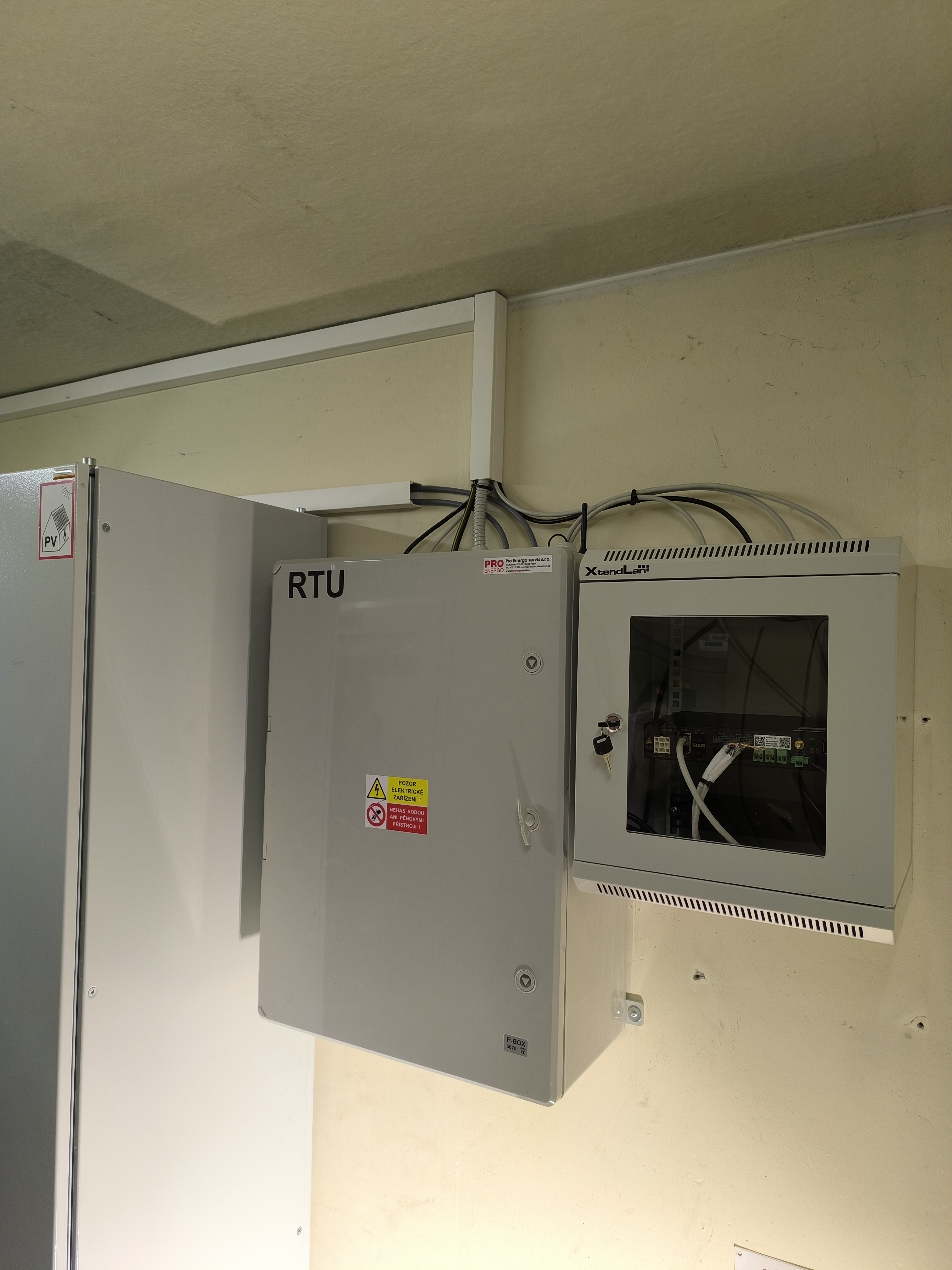

RTU ENERGOBOX – komunikační a řídicí rozvaděč s PLC WAGO, GSM modemem a UPS zálohováním
Měřicí přístroje: elektroměr ABB A44 (čtyřkvadrantní, Modbus RS-485)
Komunikační protokol: IEC 60870-5-104 – přenos měřených veličin (P, Q, U, I, cos φ) a stavů vypínačů
Zálohované napájení: 24 V DC s ochranou proti výpadku a signalizací chyb baterie

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotnou dispečerskou integraci FVE do systému ČEZ Distribuce.
Řešení umožňuje:

• přenos měřených a stavových dat v reálném čase,

• dálkové řízení výrobny a monitoring na úrovni VN,

• spolehlivou komunikaci přes GSM/LTE síť,

• automatickou reakci na dispečerské povely,

• lokální diagnostiku a archivaci provozních dat.

Revize a funkční zkoušky potvrdily, že zařízení je bezpečné, spolehlivé a připravené pro dlouhodobý provoz v rámci systému ČEZ DŘS.
