SOKOLOV – FVE ČOV, Dispečerské řízení ENERGOBOX RTU

📍 Lokalita: Sokolov
🏭 Investor / provozovatel: Vodárna Sokolovsko s.r.o.
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2024

Pro společnost Vodárna Sokolovsko s.r.o. jsme realizovali dodávku a zprovoznění systému dispečerského řízení ENERGOBOX RTU pro fotovoltaickou elektrárnu instalovanou v areálu ČOV Sokolov, připojenou do distribuční soustavy VN.

Součástí projektu byla instalace řídicí jednotky ENERGOBOX RTU, zajištění sběru provozních a měřených dat z technologie FVE, implementace řídicích a ochranných funkcí a zajištění komunikace s dispečerským systémem ČEZ Distribuce dle protokolu IEC 60870-5-104.
Po provedení funkčních zkoušek, testů komunikace a revize bylo zařízení předáno bez vad a nedodělků.

Parametry projektu

✅ Napěťová hladina: VN
✅ Instalovaný výkon FVE: cca 150 kWp
✅ Odběrné místo: TS ČOV Sokolov
✅ Řídicí systém: ENERGOBOX RTU – WAGO PFC200 G2 (IEC 60870-5-104)
✅ Komunikace: GSM / LTE – dispečerská linka ČEZ Distribuce
✅ Integrace: technologie FVE, síťové ochrany, měření výroby

Použité technologie

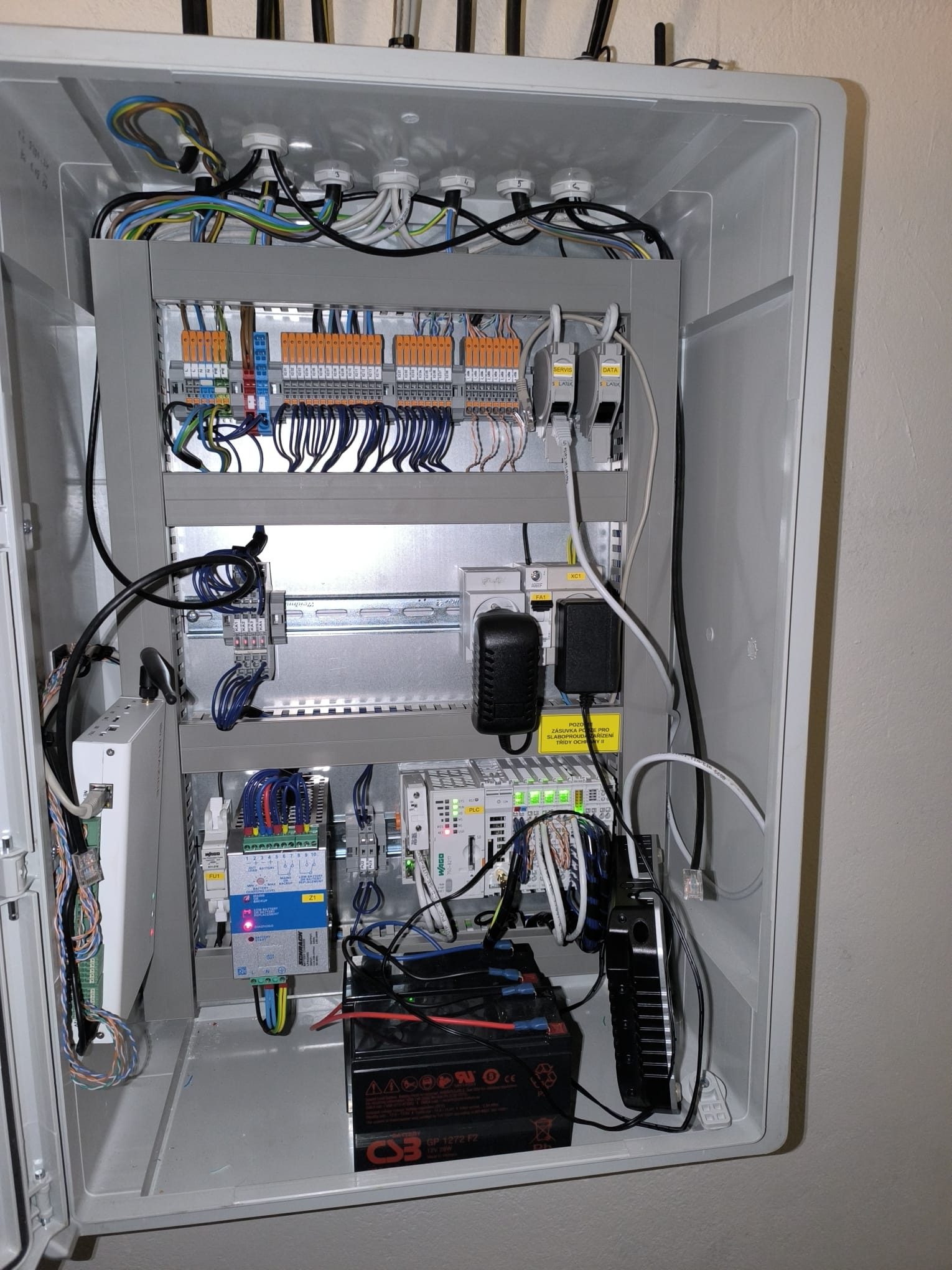

RTU ENERGOBOX – řídicí a komunikační rozvaděč s PLC, GSM modemem a UPS zálohováním

Měřicí a řídicí rozhraní:

• sběr výkonových a stavových veličin FVE

• komunikace s technologickými prvky výrobny

Komunikační protokol:
IEC 60870-5-104 – přenos měřených veličin (P, Q, U, I) a provozních stavů

Zálohované napájení:
24 V DC s ochranou proti výpadku a signalizací stavu baterie

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotnou dispečerskou integraci výrobny do systému ČEZ Distribuce.

Řešení umožňuje:

• přenos měřených a stavových dat v reálném čase,

• dálkový dohled a řízení provozu FVE,

• spolehlivou komunikaci přes GSM síť v souladu s PPDS,

• automatickou reakci na dispečerské povely PDS,

• lokální diagnostiku a archivaci provozních dat.

Revize a zkoušky potvrdily, že zařízení je bezpečné, spolehlivé a připravené pro dlouhodobý provoz výrobny v distribuční soustavě VN.
