R144_LDS_Enic_VGP Ústí nad Labem City_xxxkWp

ÚSTÍ NAD LABEM – LDS ENIC, Dispečerské řízení ENERGOBOX RTU

📍 Lokalita: Ústí nad Labem
🏭 Investor / provozovatel LDS: ENIC s.r.o.
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2025

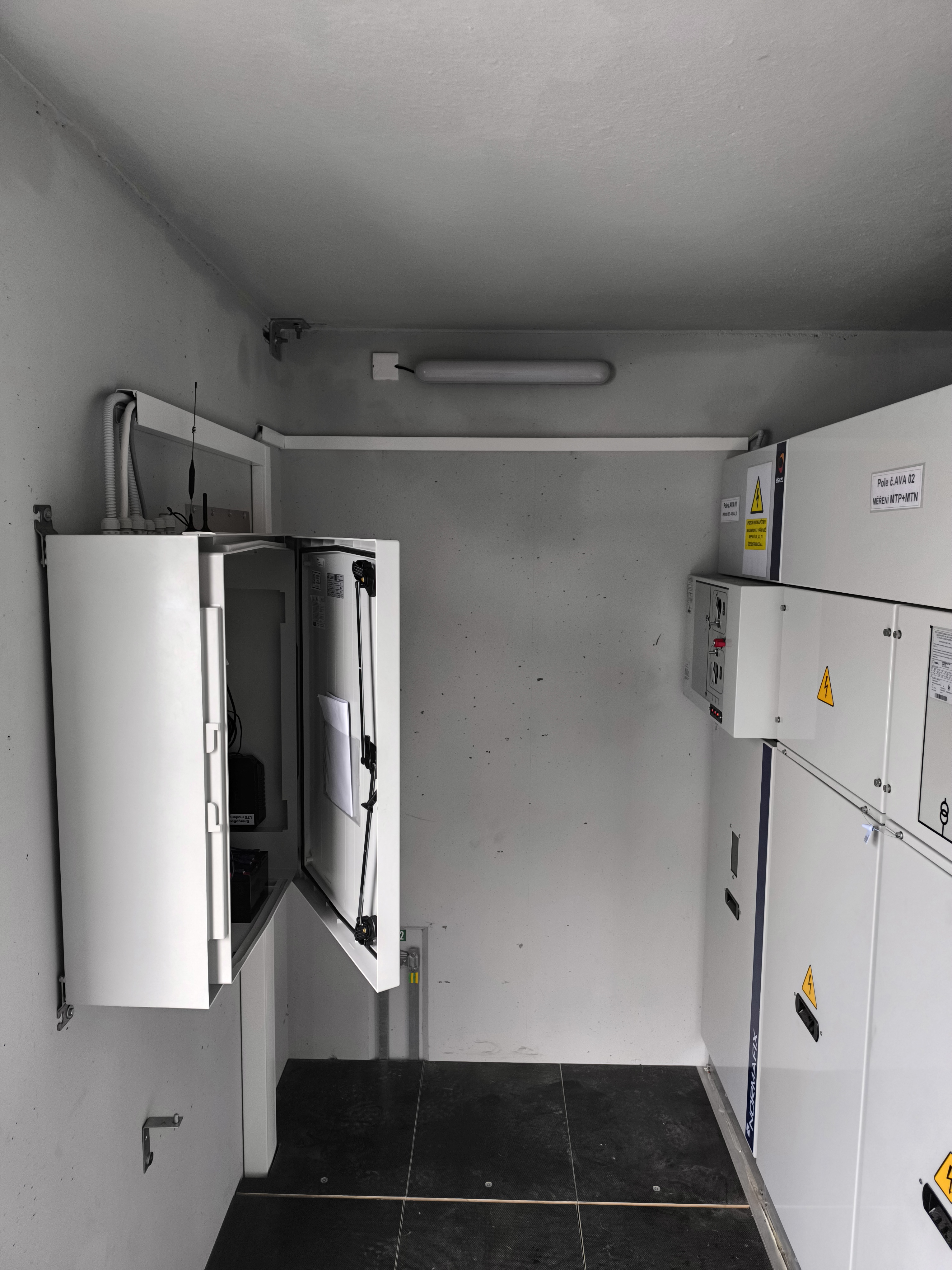

Pro společnost ENIC s.r.o. jsme realizovali dodávku a zprovoznění systému dispečerského řízení ENERGOBOX RTU pro lokální distribuční soustavu (LDS) v areálu VGP Park Ústí nad Labem City. Řešení bylo instalováno v trafostanici UL_0167, připojené na VN 35 kV.

Součástí projektu byla instalace řídicí jednotky ENERGOBOX RTU, výměna měřicích transformátorů proudu a napětí (MTP, MTN) s dvoujádrovými vinutími, úprava měřicí části VN rozvaděče a zajištění plnohodnotné komunikace s dispečerským systémem ČEZ Distribuce dle protokolu IEC 60870-5-104.
Po úspěšném provedení funkčních a fyzických zkoušek bylo zařízení předáno do provozu bez vad a nedodělků.

Parametry projektu

✅ Napěťová hladina: 35 kV (VN)
✅ Rezervovaný příkon: 2200 kW
✅ Stanice: UL_0167
✅ Řídicí systém: ENERGOBOX RTU – WAGO PFC200 (IEC 60870-5-104)
✅ Komunikace: GSM / LTE – dispečerská síť ČEZ Distribuce
✅ Rozvaděč VN: Efacec Normafix
✅ Měřicí transformátory: proudové a napěťové transformátory s odděleným vinutím pro fakturační a dispečerské měření

Použité technologie

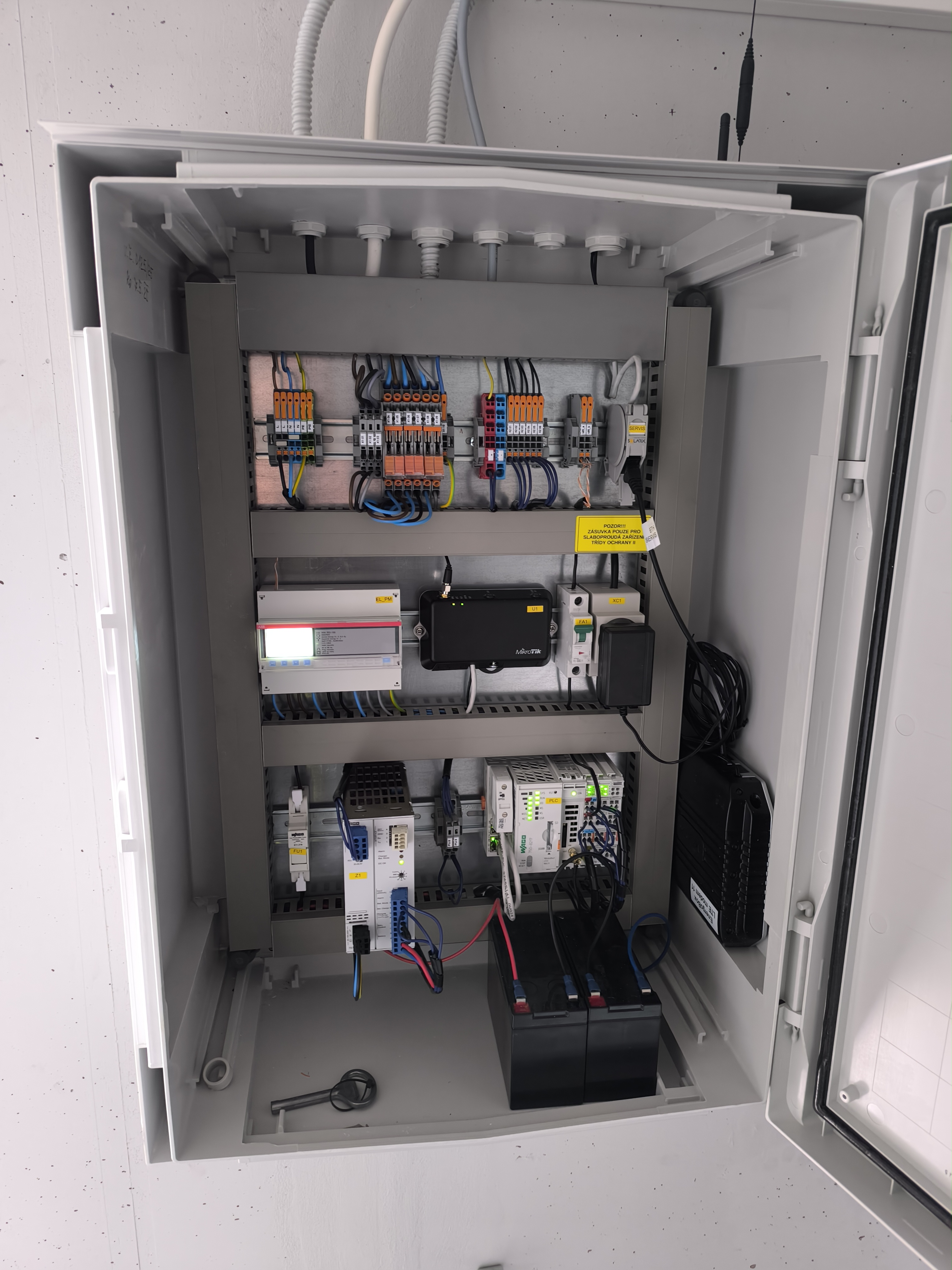

• RTU ENERGOBOX – řídicí a komunikační rozvaděč s PLC, LTE modemem a zálohovaným napájením

• Měřicí přístroje: čtyřkvadrantní elektroměr ABB A44 (Modbus RS485)

• Komunikační protokol: IEC 60870-5-104 – přenos měřených veličin (P, Q, U, I, cos φ, f) a stavů VN prvků

• Zálohované napájení: 24 V DC s dohledem stavu baterie

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotnou dispečerskou integraci lokální distribuční soustavy do dispečerského řízení ČEZ Distribuce.
Řešení umožňuje:

• přenos měřených a stavových dat v reálném čase,

• dálkový monitoring VN rozvaděče a spínacích prvků,

• bezpečnou a spolehlivou GSM komunikaci v souladu s PPDS,

• automatickou reakci na dispečerské povely PDS,

• lokální diagnostiku a archivaci provozních dat.

Revize a zkoušky potvrdily, že zařízení je bezpečné, spolehlivé a plně připravené pro dlouhodobý provoz v rámci VN rozvodny UL_0167.
