R049_FVE_ENADO_STS_TOUZIM_279 kWp

TOUŽIM – FVE ENADO

Dispečerské řízení výrobny ENERGOBOX RTU

📍 Lokalita: Toužim
🏭 Investor / provozovatel výrobny: OK STS Toužim, a.s.
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2024

Pro společnost OK STS Toužim, a.s. jsme realizovali dodávku a zprovoznění systému ENERGOBOX RTU pro dispečerské řízení fotovoltaické elektrárny o celkovém instalovaném výkonu 640,155 kW, připojené do distribuční soustavy ČEZ Distribuce na napěťové hladině VN 22 kV.

Součástí projektu byla instalace řídicí jednotky ENERGOBOX RTU, integrace čtyřkvadrantního měření elektrických veličin, napojení signálů HDO a realizace rozhraní pro distribuční řízení činného výkonu výrobny v souladu s PPDS ČEZ Distribuce. Systém umožňuje stupňovité řízení výkonu výrobny a přenos provozních a stavových dat do dispečerského systému PDS prostřednictvím protokolu IEC 60870-5-104.

Po provedení funkčních zkoušek, ověření správné funkce regulace výkonu, nastavení ochran a výchozí revize bylo zařízení uvedeno do provozu a předáno investorovi bez vad a nedodělků.

Parametry projektu

✅ Instalovaný výkon výrobny: 640,155 kW
✅ Rezervovaný výkon: 640 kW
✅ Napěťová hladina připojení: 22 kV (VN)
✅ Typ výrobny: fotovoltaická elektrárna
✅ Řídicí systém: ENERGOBOX RTU – WAGO PFC200 (IEC 60870-5-104)
✅ Regulace výkonu: 0 % / 30 % / 60 % / 100 % (HDO + RTU)
✅ Měření: čtyřkvadrantní měření typu A (U, I, P, Q, cos φ)
✅ Komunikace: GSM / Ethernet – dispečerská linka ČEZ Distribuce

Použité technologie

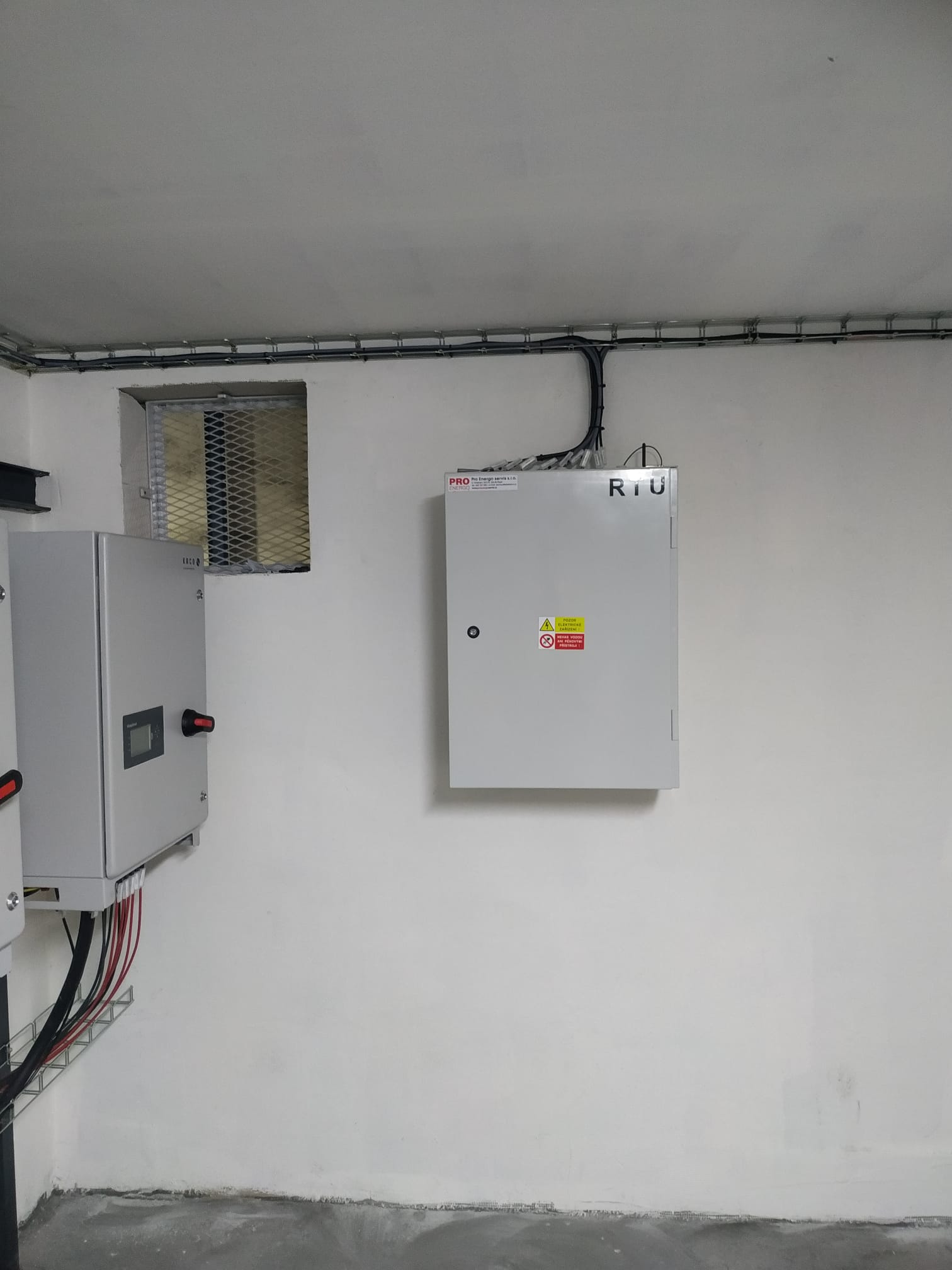

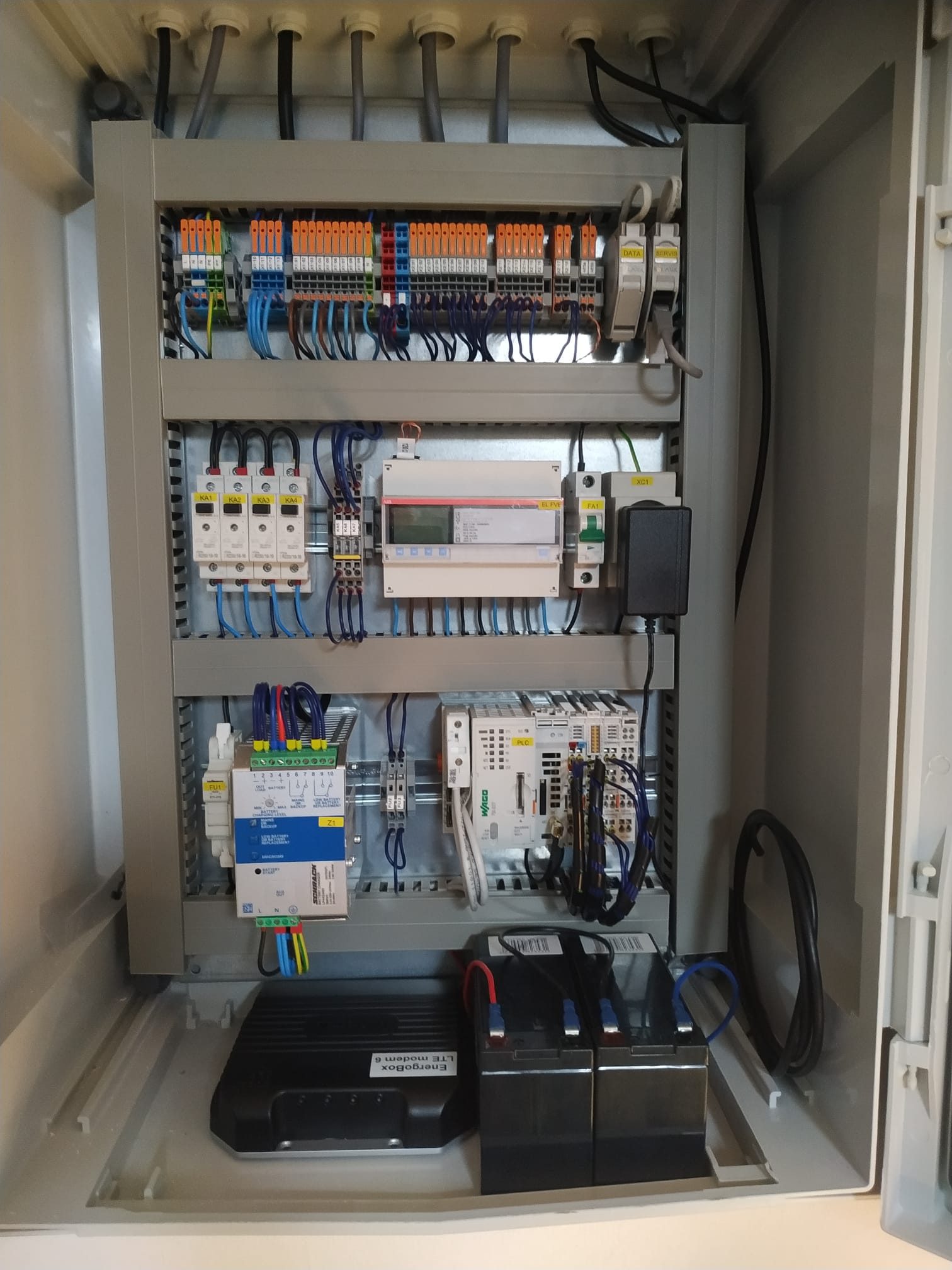

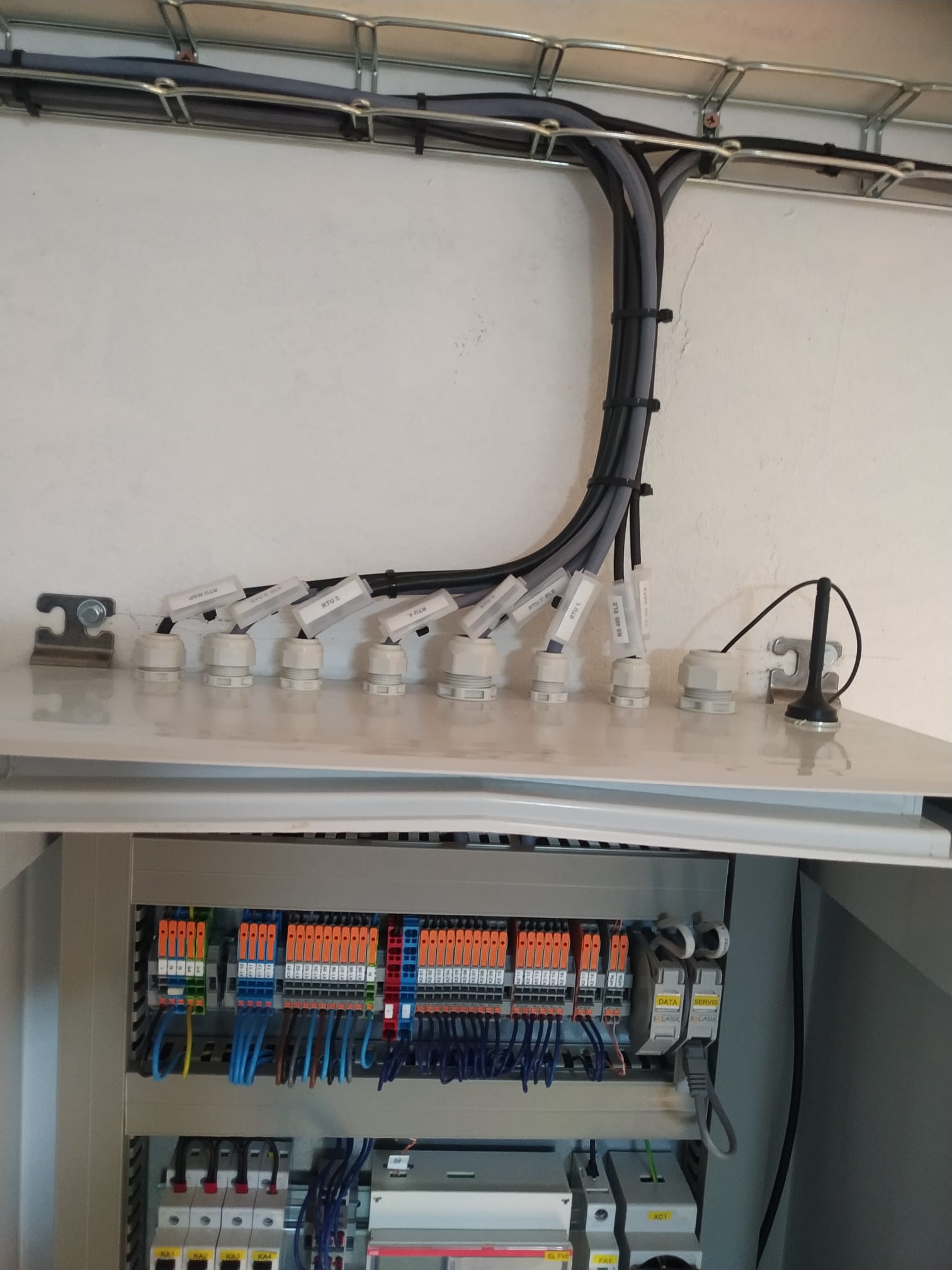

• RTU ENERGOBOX – řídicí a komunikační rozvaděč s PLC, GSM modemem a UPS zálohováním

• PLC systém: WAGO PFC200 s digitálními I/O moduly

• Měřicí přístroje: elektroměr ABB A44 (komunikace Modbus RS485)

• Komunikační protokoly:

  • IEC 60870-5-104 – dispečerské řízení

  • Modbus RS485 – přenos měřených dat

• Řízení výroby: zpracování povelů HDO a jejich vyhodnocení v RTU

• Zálohované napájení: 24 V DC se signalizací stavu baterie

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotnou dispečerskou integraci výrobny do systému ČEZ Distribuce a splňuje veškeré technické i legislativní požadavky na provoz výrobny připojené do distribuční soustavy.

Řešení umožňuje:

• přenos měřených a stavových dat v reálném čase,

• dálkové řízení činného výkonu výrobny dle povelů PDS,

• automatickou reakci na signály HDO a dispečerské zásahy,

• spolehlivou komunikaci v souladu s PPDS,

• lokální diagnostiku a archivaci provozních dat.

Revize potvrdila, že zařízení je bezpečné, spolehlivé a připravené pro dlouhodobý provoz výrobny v distribuční síti.
