📍 Lokalita: Vysočany
🏭 Investor / provozovatel výrobny: PSZ Vysočany
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2023
Pro projekt fotovoltaické elektrárny FVE PSZ Vysočany o výkonu 160 kWp jsme realizovali dodávku a zprovoznění systému dispečerského řízení ENERGOBOX RTU, určeného pro monitoring a regulaci výkonu výrobny dle požadavků provozovatele distribuční soustavy.
Součástí dodávky byla instalace rozvaděče ENERGOBOX RTU s PLC jednotkou WAGO, integrace měření elektrických veličin prostřednictvím elektroměru ABB A44 a zajištění komunikace přes protokol IEC 60870-5-104.
Řešení zahrnovalo také implementaci povelů HDO pro regulaci výkonu výrobny na úrovních 0 %, 30 % a 60 %, včetně signalizace stavu jističe a zálohovaného napájení.
✅ Instalovaný výkon: 160 kWp
✅ Řídicí systém: ENERGOBOX RTU – PLC WAGO 750-8217
✅ Měření: ABB A44 352-100 (Modbus RS485)
✅ Regulace výkonu: povely 0 % / 30 % / 60 % / 100 %
✅ Komunikace: Ethernet + GSM přenos
✅ Napájení: 24 V DC se zálohou baterie a signalizací poruch

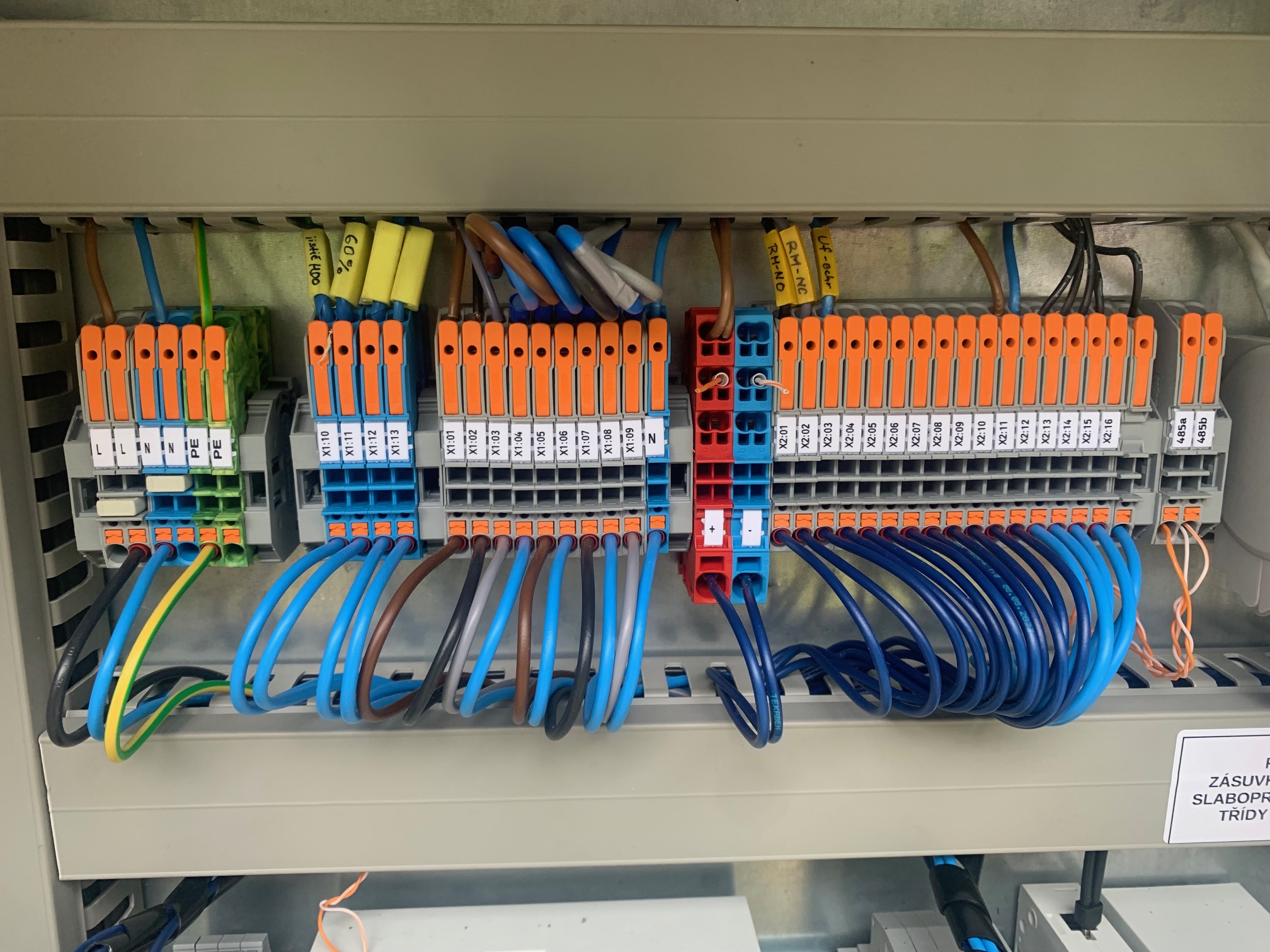

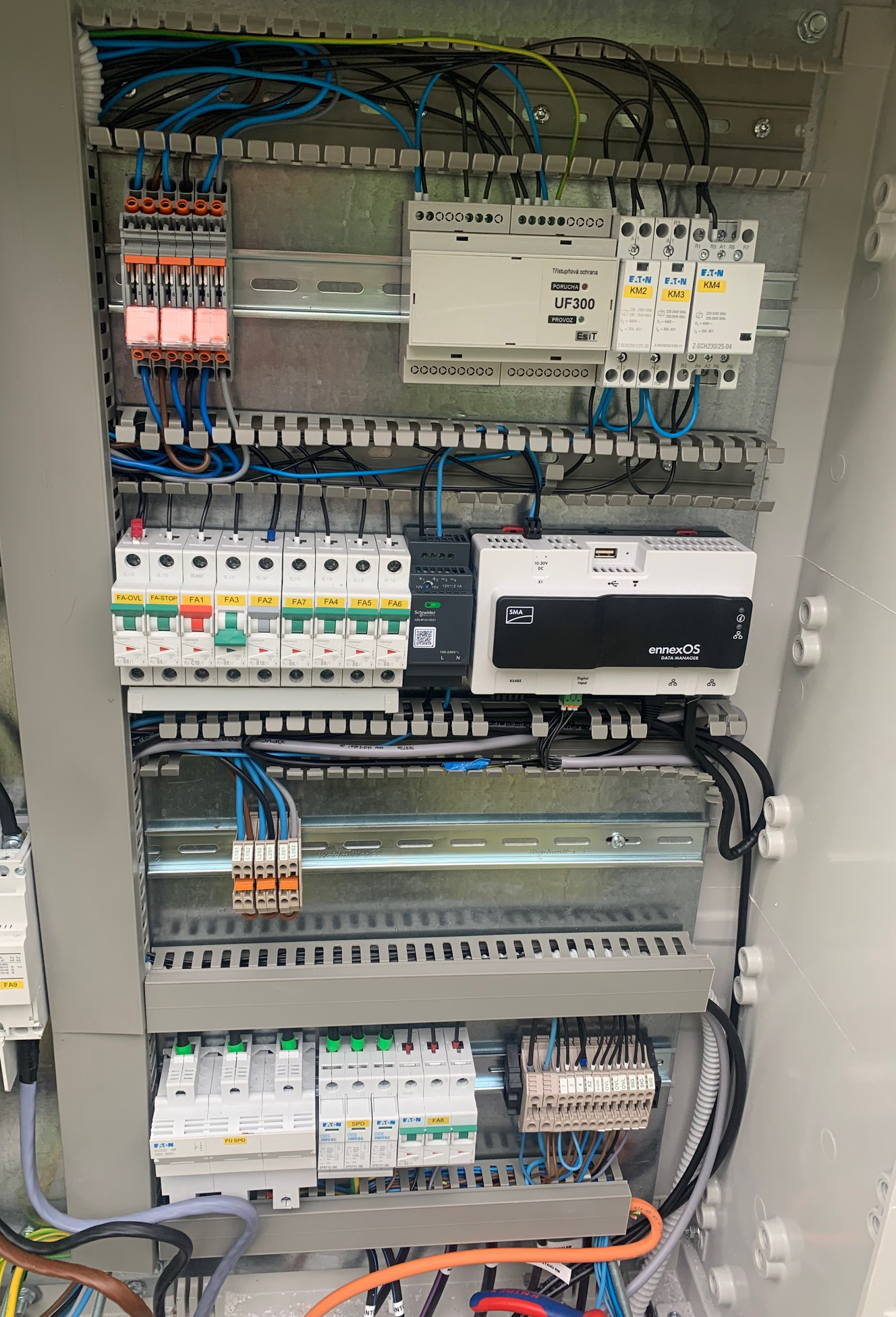

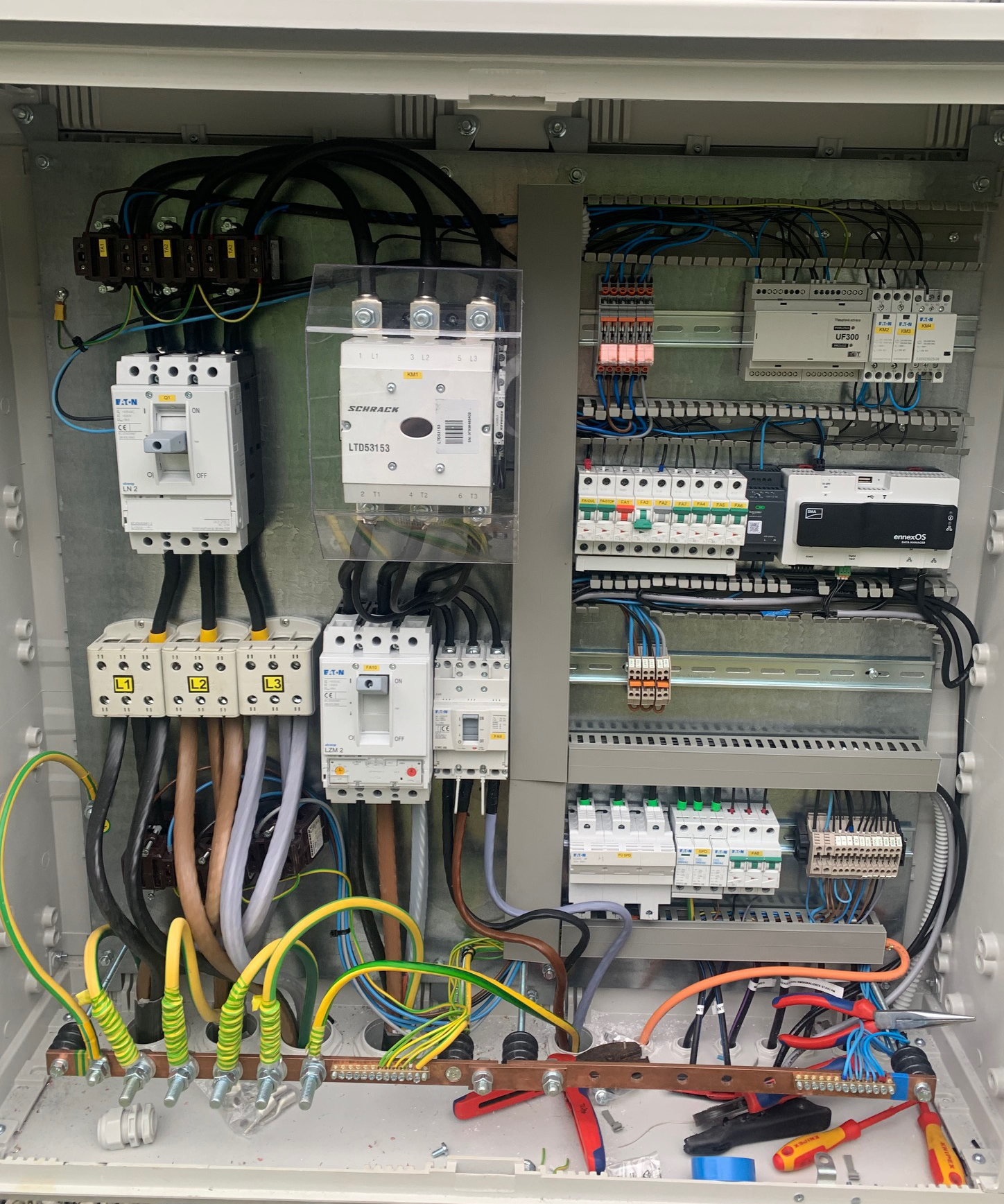

RTU ENERGOBOX – komunikační a řídicí rozvaděč s PLC
Elektroměr ABB A44 – čtyřkvadrantní měření výkonu
IEC 60870-5-104 – přenos dat do dispečinku
Výstupní relé KA1–KA4 – řízení výkonových povelů z HDO
Zálohované napájení BAT + signalizace chyby baterie
Dodaný systém ENERGOBOX RTU umožňuje plnohodnotnou dispečerskou integraci fotovoltaické výrobny do distribuční soustavy.
Řešení poskytuje:
přenos měřených veličin v reálném čase (P, Q, U, I)
automatickou regulaci výkonu dle povelů PDS
monitoring stavu ochran a jističů
spolehlivou komunikaci přes Ethernet/GSM
diagnostiku a archivaci provozních dat
Zařízení je připraveno pro dlouhodobý provoz a splňuje aktuální požadavky PPDS na dálkové řízení výrobny.
