R007_TACHOV_LDS_dispečerské řízení ENERGOBOX RTU

📍 Lokalita: Oldřichovská 1437, 347 01 Tachov – Oldřichov u Tachova

 🏭 Investor / provozovatel LDS: SOLAR GLOBAL a.s.

 ⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.

 📆 Rok realizace: 2023

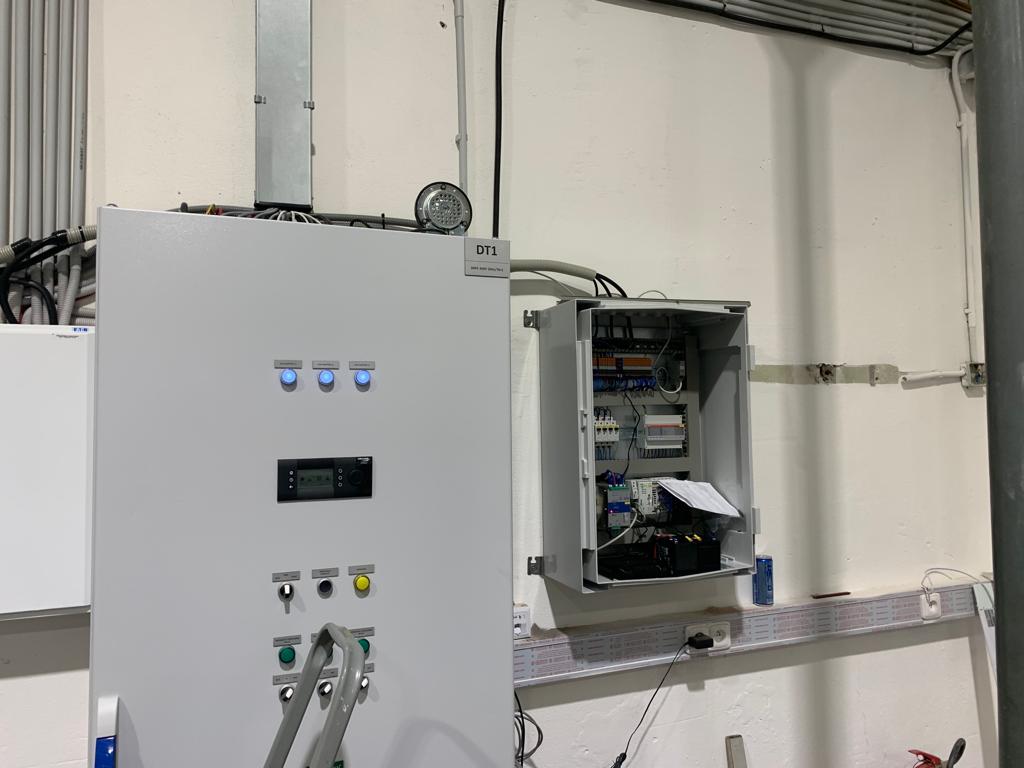

V roce 2023 jsme dodali a zprovoznili systém ENERGOBOX RTU pro lokální distribuční soustavu (LDS) v areálu Urbanity Tachov. LDS je připojena na VN 22 kV a slouží k napájení bytového a komerčního areálu v lokalitě Oldřichovská 1437. Dodávka zahrnovala kompletní řídící a komunikační rozvaděč ENERGOBOX RTU, softwarové úpravy, dokumentaci skutečného provedení díla, výchozí revizi a funkční zkoušky.

Součástí projektu bylo zapojení ENERGOBOX RTU do stávající infrastruktury LDS, integrace měření a stavových signálů VN prvků a zajištění komunikace s dispečerským systémem ČEZ Distribuce podle požadavků PPDS. Po úspěšném oživení a funkčních zkouškách byl systém předán objednateli jako plně funkční a bez zjevných vad.

Parametry projektu

✅ Napěťová hladina: 22 kV (VN)

✅ Typ zařízení: LDS – lokální distribuční soustava
✅ Povolený instalovaný výkon LDS: cca 2,68 MW

✅ Povolený rezervovaný výkon LDS: cca 3,20 MW

✅ Řídicí systém: ENERGOBOX RTU – řídicí a komunikační jednotka pro LDS
✅ Provozovatel DS: ČEZ Distribuce, a.s.

Použité technologie

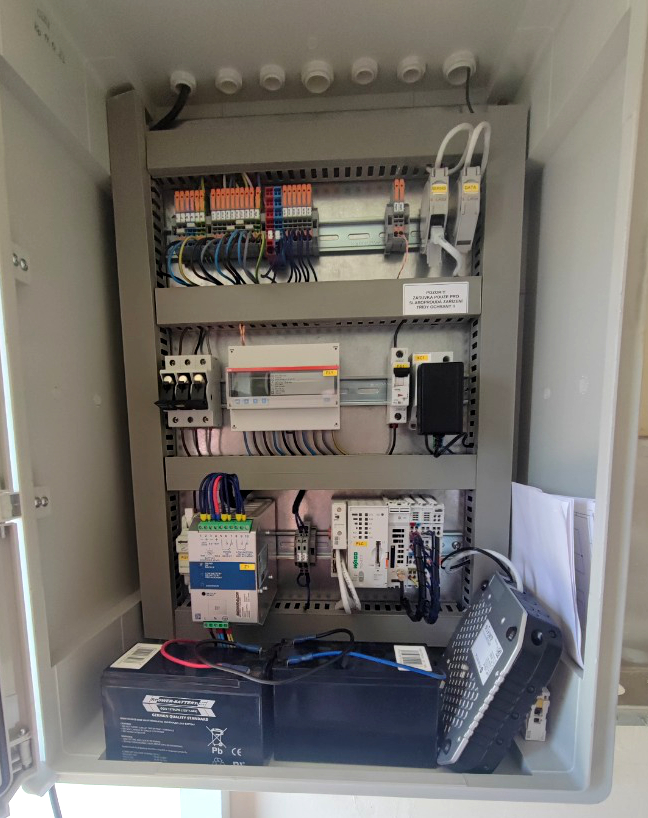

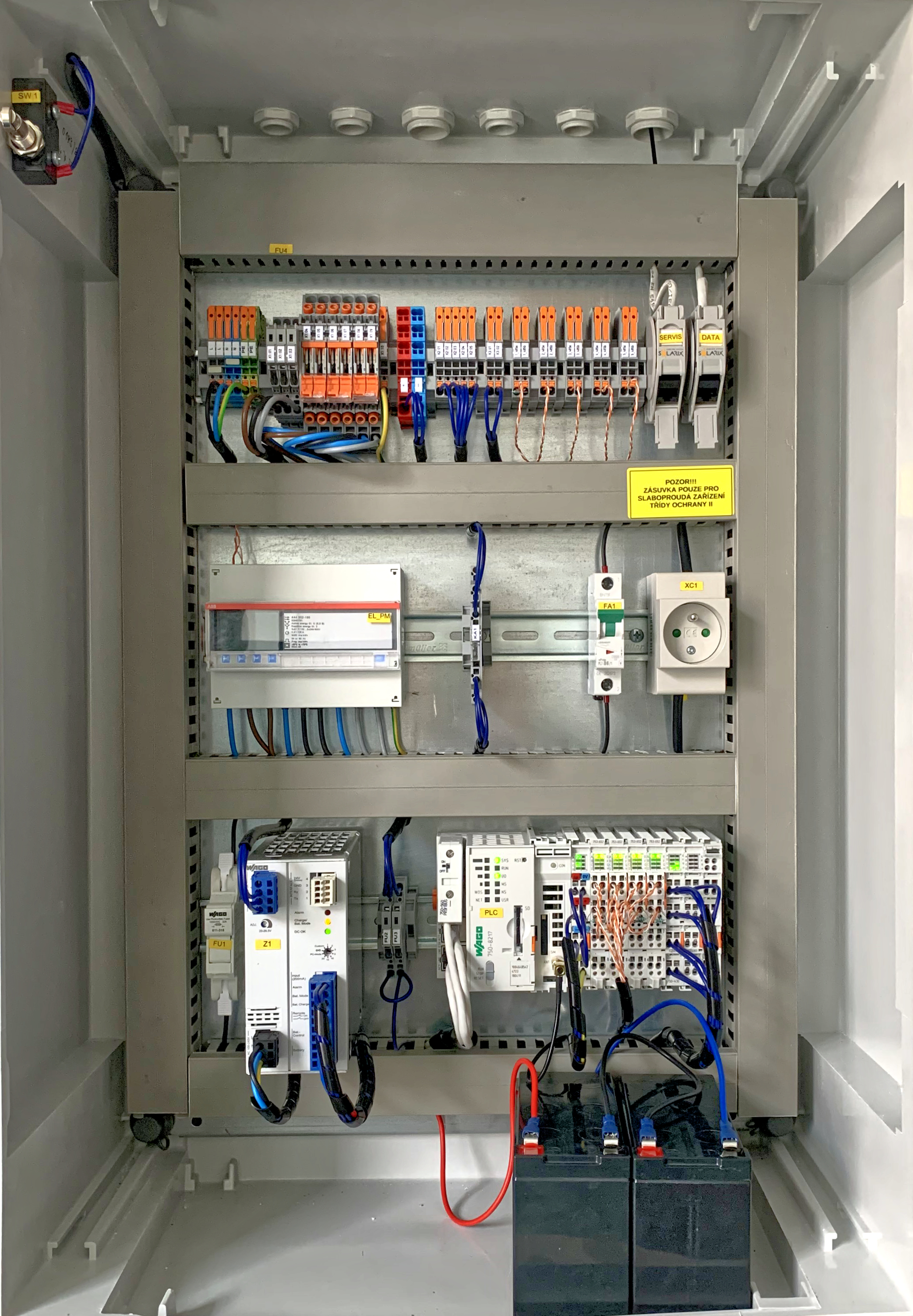

• RTU ENERGOBOX – řídicí a komunikační rozvaděč s PLC, redundantním napájením a podporou standardu IEC 60870-5-104 pro přenos dat do dispečinku.
  Predavaci_protokol_Urbanity Tac…



• SW úpravy RTU – dodatečné softwarové konfigurace dle požadavků LDS Urbanity Tachov a provozních instrukcí ČEZ Distribuce.



• Měřicí a signalizační rozhraní – sběr měřených veličin (P, Q, U, I, cos φ) a stavových informací VN prvků LDS pro potřeby řízení a diagnostiky.
  Protokol UTP pro LDS



• Dokumentace a zkoušky – dokumentace skutečného provedení díla, výchozí revizní zpráva, protokol funkčních zkoušek, prohlášení o shodě a protokol o typové zkoušce.

  ---

Řešení a přínosy

Dodaný systém ENERGOBOX RTU zajišťuje plnohodnotnou dispečerskou integraci LDS Urbanity Tachov do distribuční soustavy ČEZ Distribuce:

• přenos měřených a stavových dat v reálném čase pro celý výrobní modul LDS,



• dálkové řízení a monitoring VN prvků v napájecí trase LDS,



• podporu požadovaných regulačních funkcí podle PPDS,



• spolehlivou komunikaci s dispečerským systémem provozovatele DS,



• lokální diagnostiku, archivaci provozních dat a podklady pro provozní dokumentaci.



Předávací protokol a provozní oznámení o prvním paralelním připojení potvrzují, že zařízení splňuje podmínky pro trvalý provoz v paralelním režimu s distribuční soustavou a bylo předáno jako plně funkční, bez vad a připravené pro dlouhodobý provoz.
