R004_KLATOVY_FVE DZ Klatovy

📍Lokalita: 5. května 112, Klatovy
🏭 Investor / provozovatel výrobny: DZ Klatovy a.s.
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2023

Pro společnost DZ Klatovy a.s. jsme v roce 2023 realizovali instalaci a zprovoznění systému ENERGOBOX RTU pro dispečerské řízení výrobny FVE připojené na distribuční soustavu ČEZ Distribuce. Řešení bylo zpracováno v souladu s PPDS, provozní instrukcí PI_0038 a podmínkami smlouvy o připojení výrobny, která vyžaduje přenos měřených dat i možnost regulace výroby prostřednictvím dispečinku.

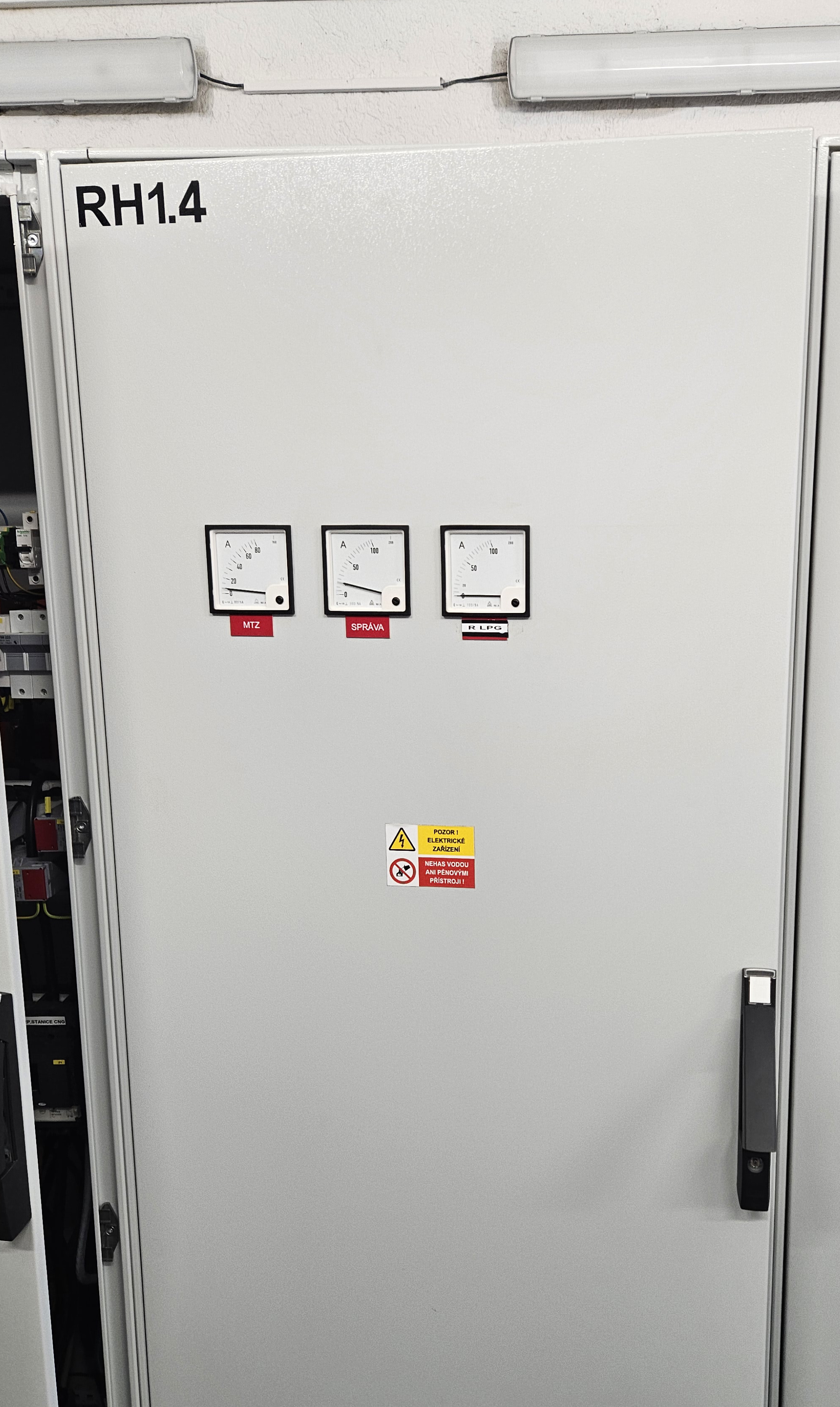

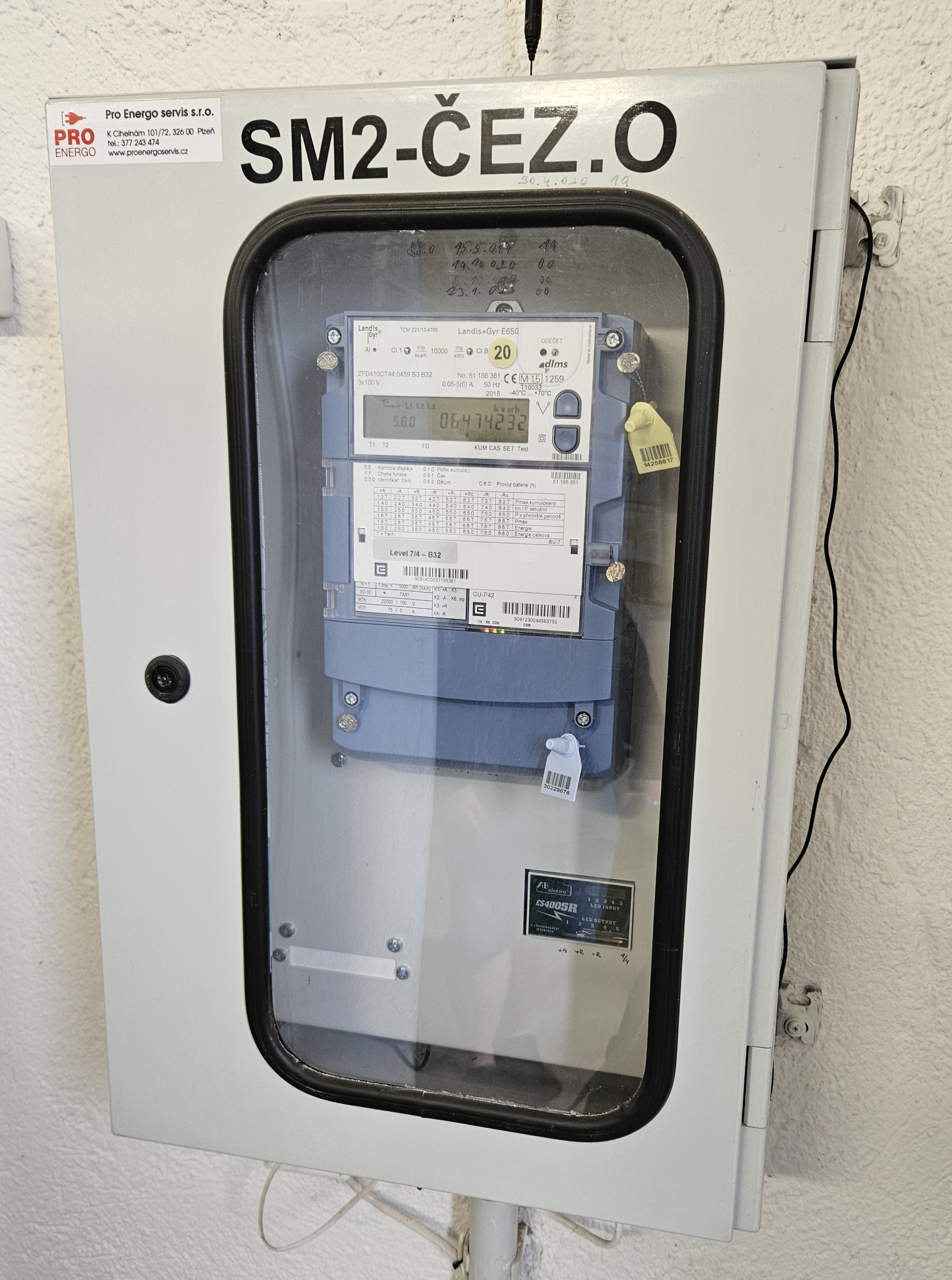

Součástí projektu byla instalace řídicí jednotky ENERGOBOX RTU, implementace povelové regulace výkonu (0 / 30 / 60 / 100 %), výměna měřicích transformátorů pro online telemetrii, úpravy měřicí skříně pro instalaci přijímače HDO a zajištění plnohodnotné komunikace s DŘS ČEZ Distribuce dle protokolu IEC 60870-5-104.

Parametry projektu

✅ Napěťová hladina: 22 kV (VN)
✅ Výrobna: FVE 600 kW (instalovaný výkon dle smlouvy o připojení)
✅ Řídicí systém: ENERGOBOX RTU – WAGO řady 750 (IEC 60870-5-104, šifrovaná   komunikace)
✅ Regulace výkonu: povely 0 / 30 / 60 / 100 % instalovaného výkonu (předepsáno PDS)
✅ Komunikace: LTE modem, SIM a adresace od PDS

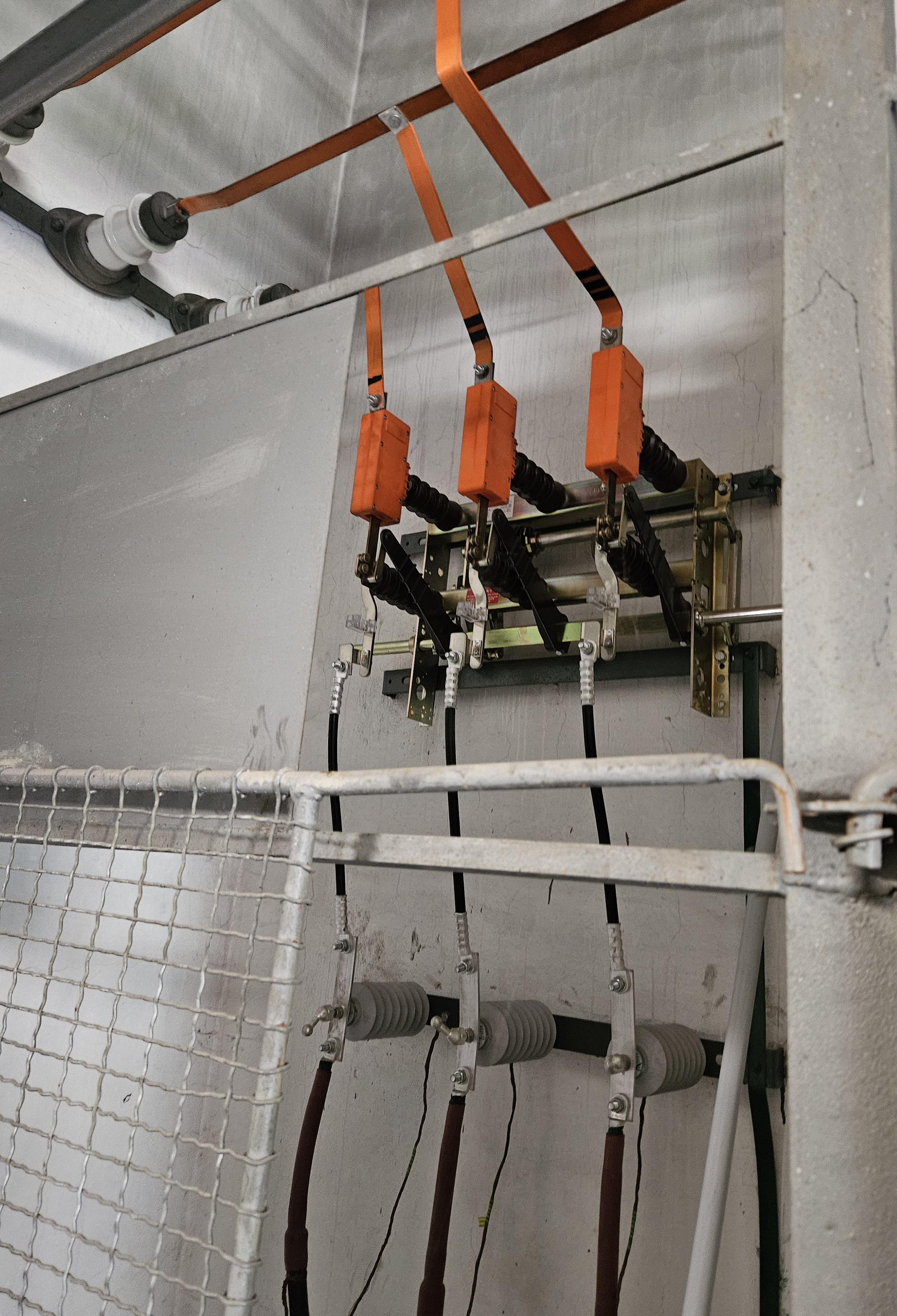

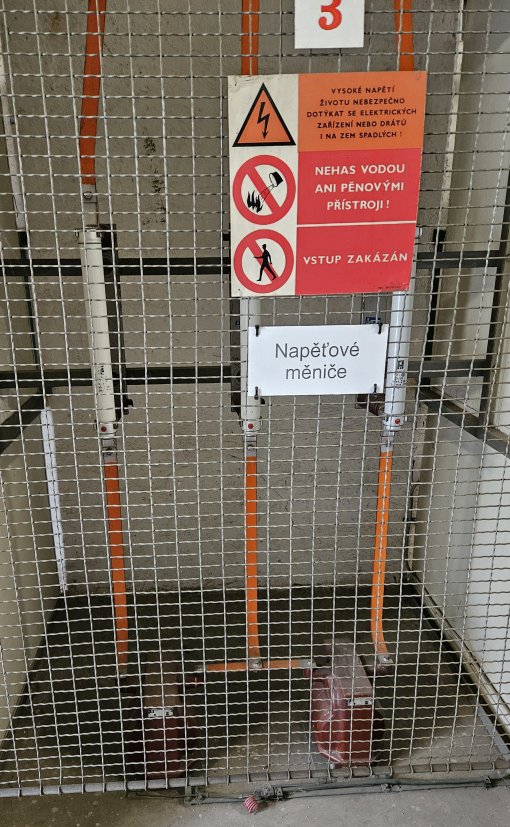

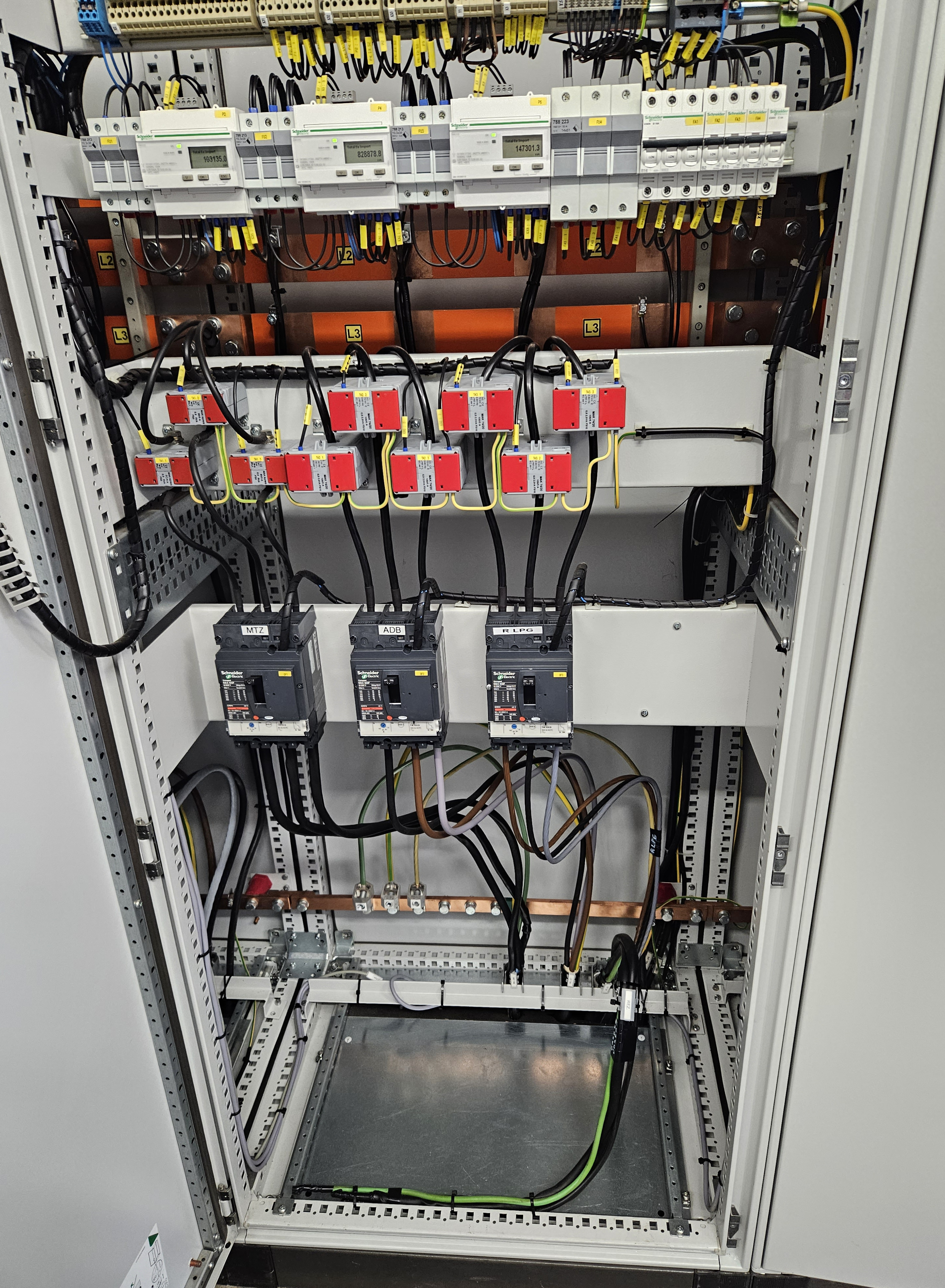

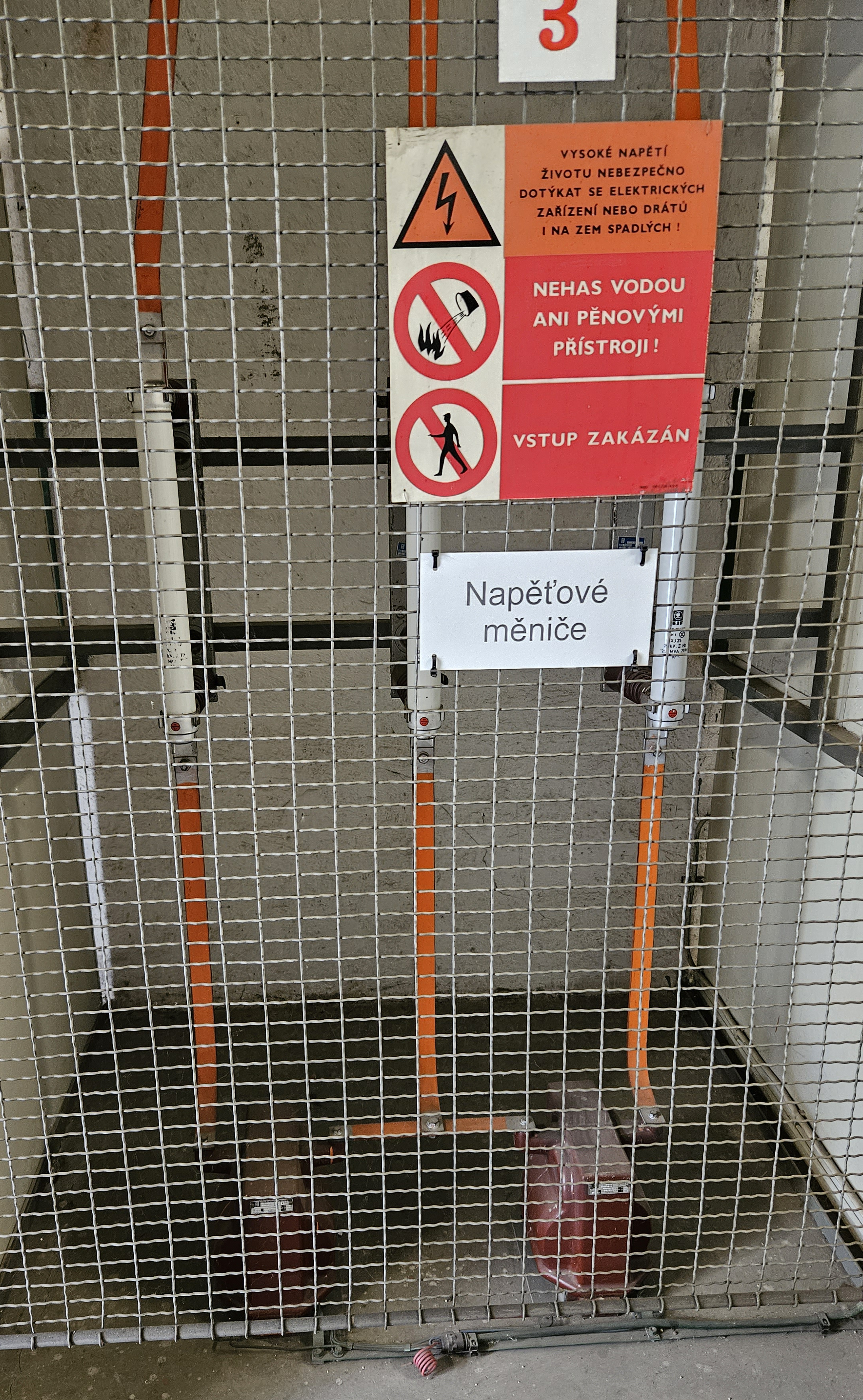

✅ Měřicí transformátory: dvoujádrové CT a VT – jádro č.1 pro fakturaci, jádro č.2 pro telemetrii

Použité technologie

RTU ENERGOBOX – řídicí a komunikační rozvaděč s průmyslovým PLC WAGO, LTE modemem a UPS zálohováním pro bezvýpadkový provoz.
HDO přijímač – hlavní prostředek regulace činného výkonu požadovaný PDS.
Telemetrie IEC 60870-5-104 – přenos měřených veličin (P, Q, U, I, cos φ, f) a stavových signálů předávacího i rozpadového místa.
Datové rozhraní – možnost paralelního sběru dat do lokálního serveru / cloudu (REST API, SNMP, Modbus TCP).

Řešení a přínosy

Dodané řešení ENERGOBOX RTU plně zajišťuje požadavky distributora na monitoring, regulaci a dispečerské řízení výrobny FVE v lokalitě DZ Klatovy.
Systém umožňuje:

• přenos přesných měřených veličin předávacího i rozpadového místa v reálném čase,



• poskytování stavů ochran, vypínačů a ztráty napájení,



• plnou podporu regulace výkonu ve stupních 0 / 30 / 60 / 100 %,



• bezpečnou komunikaci s DŘS ČEZ Distribuce přes LTE dle IEC 104,



• archivaci a diagnostiku provozních dat pro investora,



• zálohovaný provoz i během beznapěťových stavů.



Dodávka proběhla v souladu s PPDS a smlouvou o připojení. Revize potvrdila správné fungování, splnění technických podmínek a připravenost výrobny pro standardní dlouhodobý provoz.
