📍 Lokalita: Činěves (okr. Nymburk)
🏭 Investor: Miroslav Beran
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2023

Pro investora Miroslava Berana jsme v roce 2023 realizovali kompletní dodávku a zprovoznění systému ENERGOBOX RTU pro dispečerské řízení fotovoltaické výrobny o výkonu 122,85 kWp (AC 100 kW), připojené na NN 0,4 kV v obci Činěves.

Cílem projektu bylo zajistit plnou kompatibilitu s technickými požadavky ČEZ Distribuce, včetně řízení výkonu, přenosu telemetrických dat, implementace autonomních funkcí Q(U), P(U), P(F) a integrace HDO povelů pro řízení výroby.

Zařízení bylo po úspěšných zkouškách a komunikaci dle IEC 60870-5-104 předáno provozovateli.

Parametry projektu

✅ Celkový instalovaný výkon FVE: 122,85 kWp
✅ AC výkon výrobny: 2× 50 kW
✅ Rezervovaný výkon u ČEZ: 107 kW
✅ Napěťová hladina: 0,4 kV (NN)
✅ Řídicí systém: ENERGOBOX RTU – WAGO PFC200 + I/O moduly
✅ Komunikace: IEC 60870-5-104, RS485, GSM/LTE
✅ Síťová ochrana: UF300 – dynamické řízení dle PPDS
✅ Měřicí transformátory: MTP 200/5 A (tř. 0.5s)
✅ Měřicí přístroje: ABB A44 352-100 – čtyřkvadrantní elektroměr
✅ HDO řízení: 0 / 30 / 60 / 100 %

Použité technologie

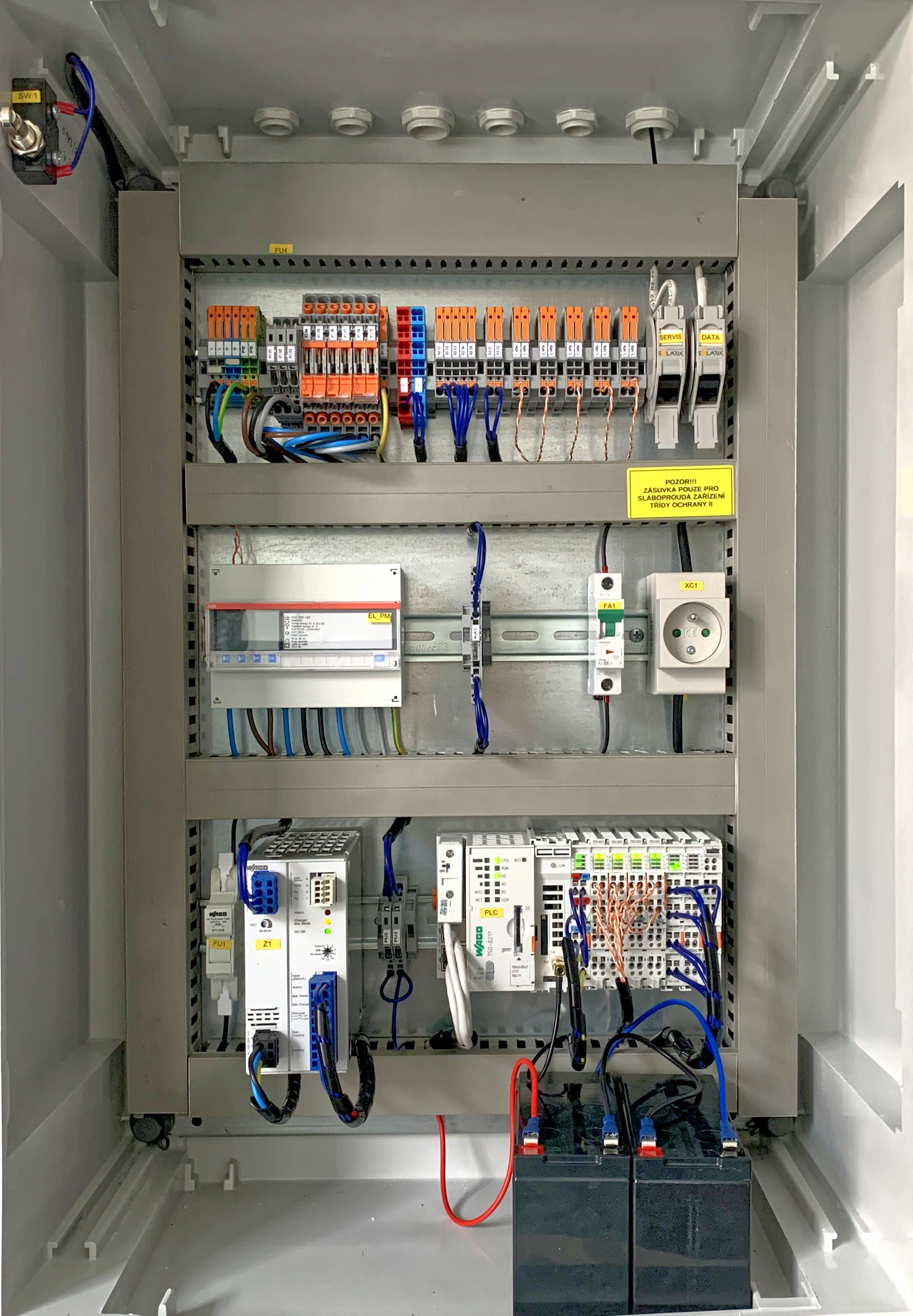

RTU ENERGOBOX

Kompletní řídící a komunikační jednotka obsahující:

• PLC WAGO PFC200 (GSM, Ethernet)



• DI/DO moduly pro zpracování signálů z ochran, jističů a regulace



• RS485 rozhraní pro komunikaci s elektroměrem ABB



• UPS napájení 24 V DC (dle dodané konfigurace nabídky)



• IEC 60870-5-104 licence pro přímou komunikaci s ČEZ Distribuce



• Integrace SW modulů: digitální vstupy/výstupy, RS485/Modbus, 104, regulace výkonu



Měřicí a ochranné prvky

• Elektroměr ABB A44 – měření U, I, P, Q, cosφ, stavy, energie



• Síťová ochrana UF300 – třífázová ochrana s autonomní regulací Q(U), P(U), P(F)



• MTP měřicí transformátory 200/5 A – nepřímé měření dle požadavků ČEZ



• HDO přijímač – řízení 0/30/60/100 % dle PPDS

Řešení a přínosy

Dodané řešení ENERGOBOX RTU umožňuje plně automatizované řízení provozu FVE v souladu s podmínkami SOP od ČEZ Distribuce.

Systém poskytuje:

• plnohodnotnou dispečerskou komunikaci přes IEC 60870-5-104



• stabilní přenos měření a stavů v reálném čase



• podporu provozu s přetokem do distribuční sítě



• automatické řízení výkonu dle HDO a povelů ČEZ



• místní diagnostiku přes RTU a logování provozních stavů



• bezpečné odpojení/připojení výrobny při poruše



• zajištění provozu dle platných PPDS



Po provedení zkoušek byla výrobna úspěšně uvedena do provozu a splňuje všechny technické parametry vyžadované distributorem.
