R001_DOBŘANY_PEBAL_999 kWp

📍 Lokalita: Dobřany – Vysoká 1297
🏭 Investor: Dobřany PARK s.r.o.
⚙️ Dodavatel systému: ENERGO-ŠTAIF s.r.o.
📆 Rok realizace: 2023

Pro společnost Dobřany PARK s.r.o. jsme v roce 2023 realizovali dodávku a zprovoznění systému ENERGOBOX RTU pro dispečerské řízení fotovoltaické výrobny o výkonu 999 kWp.

Cílem projektu bylo zajistit plnou kompatibilitu s požadavky ČEZ Distribuce, a.s. pro připojení výrobny na VN 22 kV, včetně dálkového řízení výkonu, přenosu telemetrických dat a zajištění ochrany sítě.

Parametry projektu

✅ Výkon výrobny: 999,12 kWp
✅ Napěťová hladina: 22 kV
✅ Řídicí systém: ENERGOBOX RTU – komunikace IEC 60870-5-104
✅ Instalované zařízení: WAGO PFC200 G2 + moduly I/O 750-430, 8217

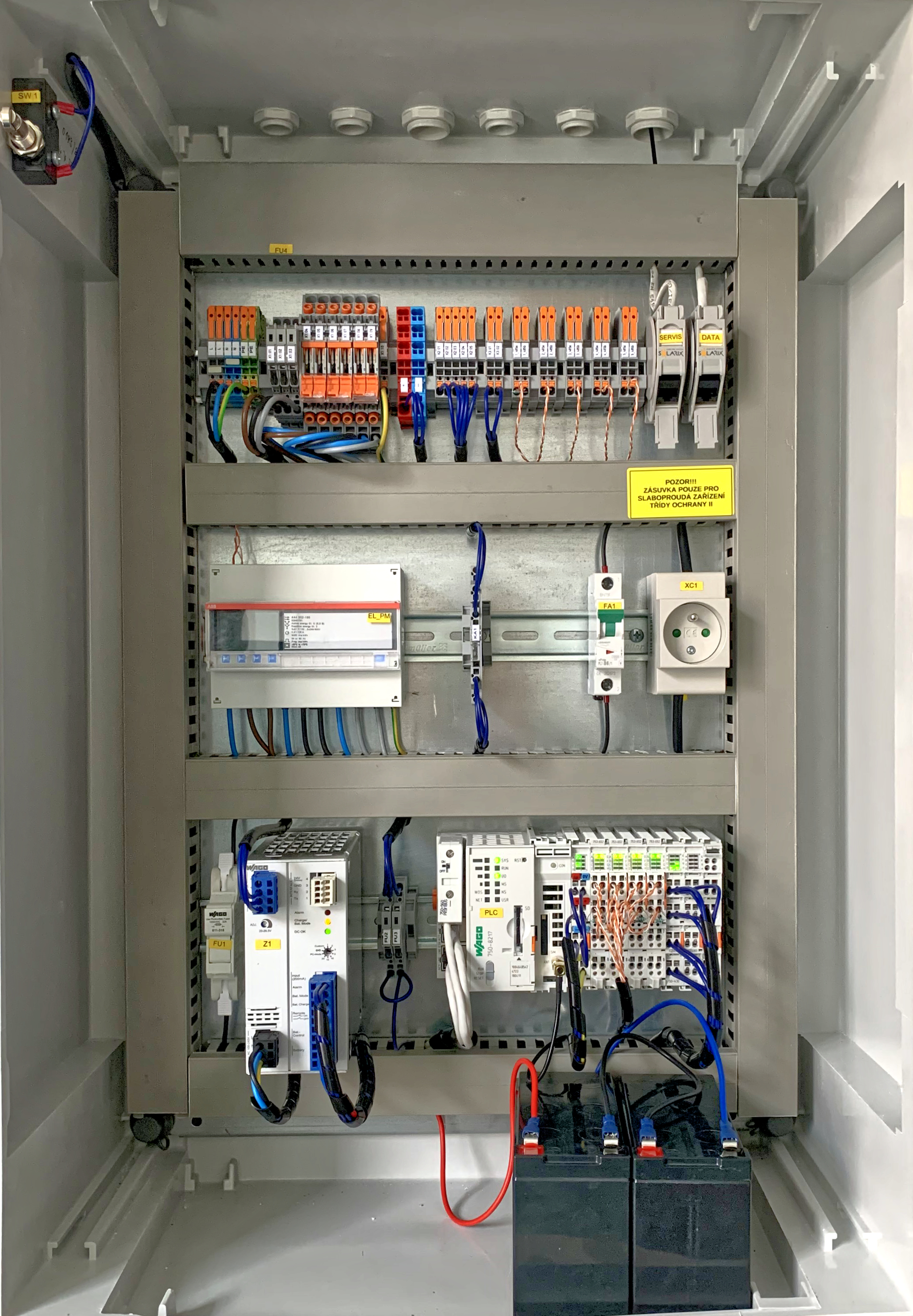

✅ Rozvaděč: ABB ARIA 75 – výroba Pro Energo servis s.r.o. (ČSN EN 61439-1 ed.2)
✅ Zálohované napájení: 24 V DC s UPS a bateriovým zdrojem
✅ Datum uvedení do provozu: 07/2023 – úspěšné zkoušky ČEZ Distribuce ✔️
✅ Revize: 08/2023 – elektrické zařízení shledáno bezpečným a spolehlivým ✔️

Použité technologie

• RTU EnergoBox R001 PEBAL – řídicí a komunikační ústředna pro přenos dat a řízení výkonu

• PLC WAGO 750-8217 – modulární řízení s GSM a Ethernet rozhraním

• Komunikace: GSM / Ethernet, protokol IEC 60870-5-104

• Síťová ochrana UF 300 (AB elektro) – napěťová a frekvenční ochrana se třístupňovým nastavením

• Úřední měření SM2 ČEZ – přijímač HDO pro regulaci výkonu 0 – 30 – 60 – 100 %

• Datové přenosy: P, Q, U, I, stavová a diagnostická data + regulační povely z dispečinku

Řízené signály a měření

Systém zajišťuje automatizované měření a přenos informací na dispečink ČEZ Distribuce:

• Napětí a proudy VN z měřicího pole,

• P, Q, U, I, cos φ,

• stavy vypínačů, uzemňovačů, jističů a rozpadového místa,

• přijetí regulačních povelů HDO (0 / 30 / 60 / 100 %),

• měření osvitu a teploty z meteostanice.

Řešení a přínosy

Dodaný systém ENERGOBOX RTU umožňuje plně automatizované řízení a monitoring výrobny v reálném čase.
Řešení zajišťuje:

• dálkové řízení výkonu a reaktivního výkonu (Q / P regulace),

• ochranu sítě a automatické odpojení/připojení výrobny při poruše,

• přenos telemetrických dat do dispečerského systému ČEZ Distribuce,

• místní diagnostiku a záznam provozních stavů.
