FVE TYMÁKOV - 9,5 kWp

Hybridní fotovoltaická elektrárna s ostrovním režimem
📍 Lokalita: Tymákov
⚙️ Dodavatel projektu: Elektro-Štaif Engineering s.r.o.
📆 Rok realizace projektu: 2022

Pro investora jsme zpracovali projektovou dokumentaci a realizovali instalaci hybridní fotovoltaické elektrárny o instalovaném výkonu 9,555 kWp včetně bateriového úložiště o kapacitě 10,65 kWh.

Systém je navržen jako paralelní zdroj s možností přetoků do distribuční soustavy a současně umožňuje plnohodnotný ostrovní provoz při výpadku napětí v síti. Vyrobená energie je primárně využívána pro vlastní spotřebu objektu, přebytky jsou ukládány do baterií nebo dodávány zpět do DS.

Parametry projektu
✅ Instalovaný výkon: 9,555 kWp
✅ Rezervovaný výkon: 9,90 kWp

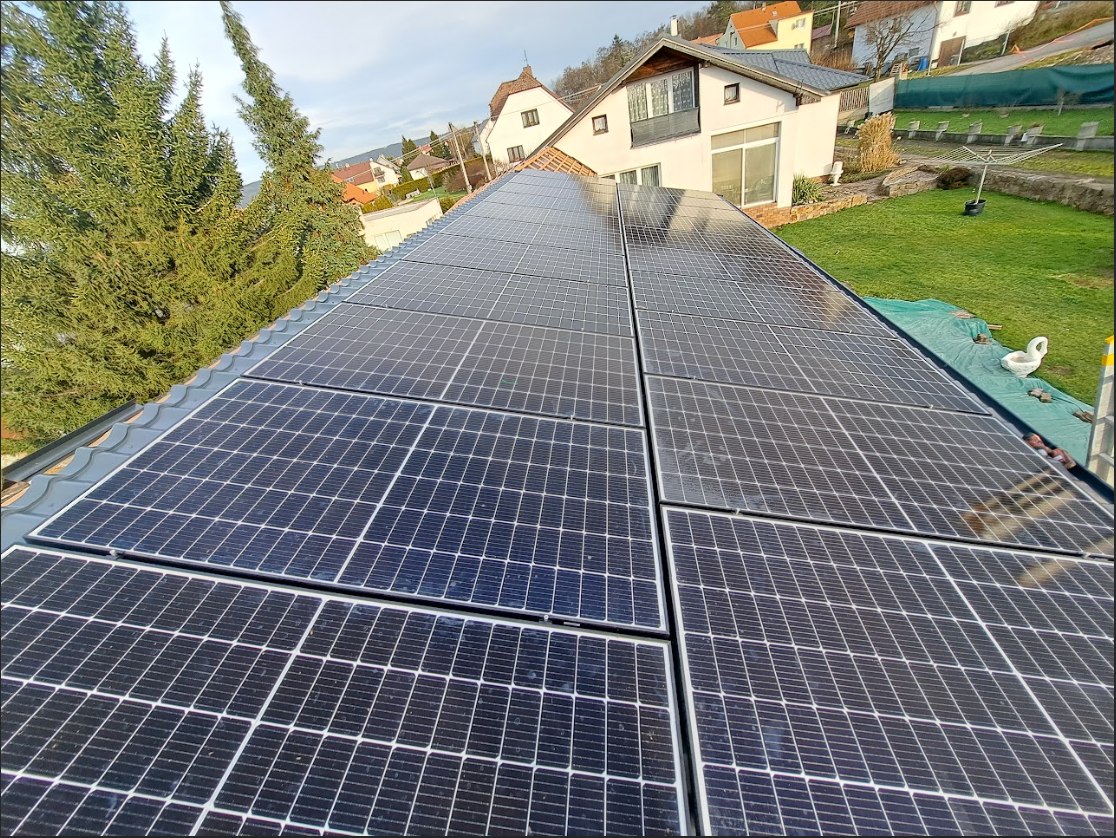

✅ Počet panelů: 21 ks JA Solar JAM72S20 455 Wp
✅ Střídač: Sunways STH-10KTL-HT (10 kVA, 3f)
✅ Akumulace: Pylontech Force H2 – 10,65 kWh (3 moduly)
✅ Hlavní jistič: 3×32 A, char. B
✅ Distribuční sazba: D45d (dvoutarifní)
✅ Napěťová soustava: 3×230/400 V AC, TN-C-S / TN-S

Použité technologie

Fotovoltaické panely
JA Solar JAM72S20-455/MR
2 stringy (11 + 10 panelů v sérii)
DC napětí systému do 850 V

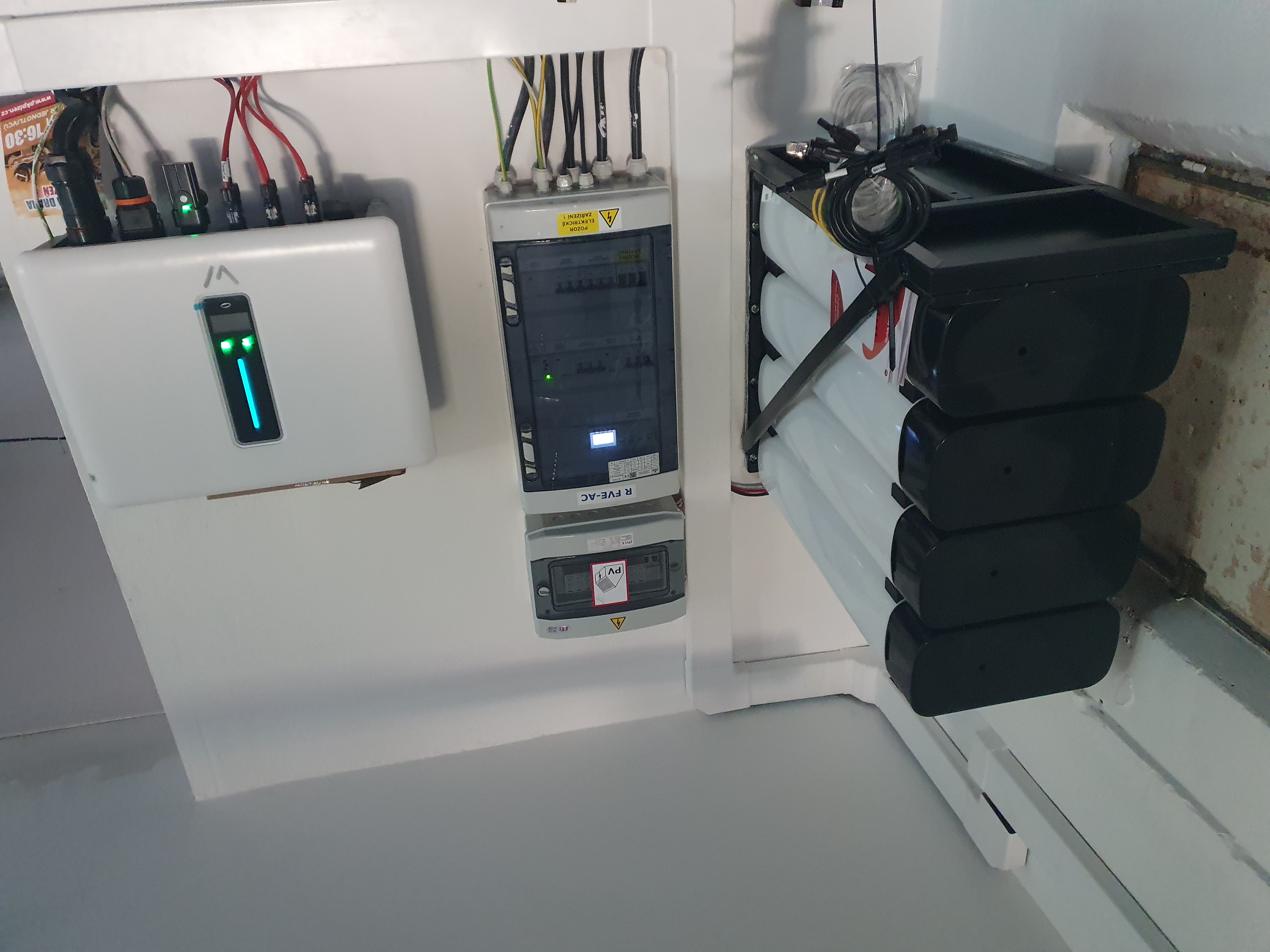

Hybridní střídač Sunways STH-10KTL-HT
2× MPPT
Max. DC napětí: 1000 V
Výstupní výkon: 10 kVA
Integrované rozpadové místo uvnitř střídače
Síťové ochrany dle PPDS (U/f)
Bateriové úložiště
Pylontech Force H2
Celková kapacita: 10,65 kWh
Jmenovité napětí baterie: 96 V
Distribuční řízení výkonu
Dvoustupňové řízení 0 % / 100 % pomocí HDO
Automatické opětovné připojení dle PPDS
Funkce P(f), P(U), Q(U) dle přílohy 4 PPDS
Ostrovní režim (Backup)

Automatické galvanické odpojení zálohované části objektu přes vazební spínač

Monitorovací relé napětí HRN-54(N)/HRN-55(N)

Možnost ručního bypassu

Řešení umožňuje:

maximální využití vyrobené energie v místě spotřeby,
ukládání přebytků do bateriového úložiště (10,65 kWh),
automatický přechod do ostrovního režimu při výpadku DS,
galvanické oddělení zálohované části objektu,
řízení výkonu dle požadavků distributora (HDO 0–100 %),
plně automatický a bezobslužný provoz.
