FVE TYMÁKOV - 59,15 kWp

📍 Lokalita: Tymákov 249, 332 01 Tymákov
🏭 Investor: Karbonia Kladno, a.s.
📆 Rok realizace projektu: 2023

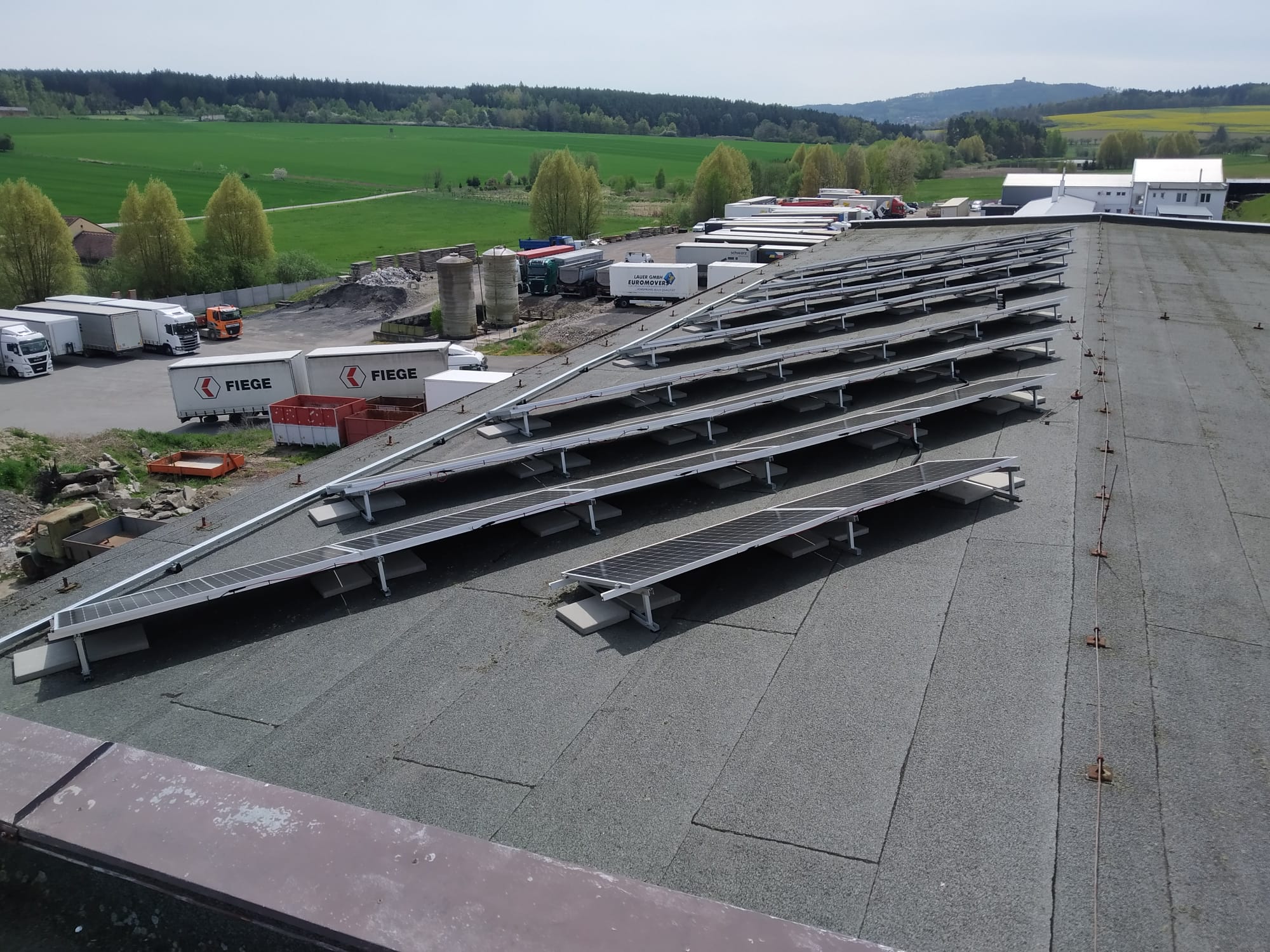

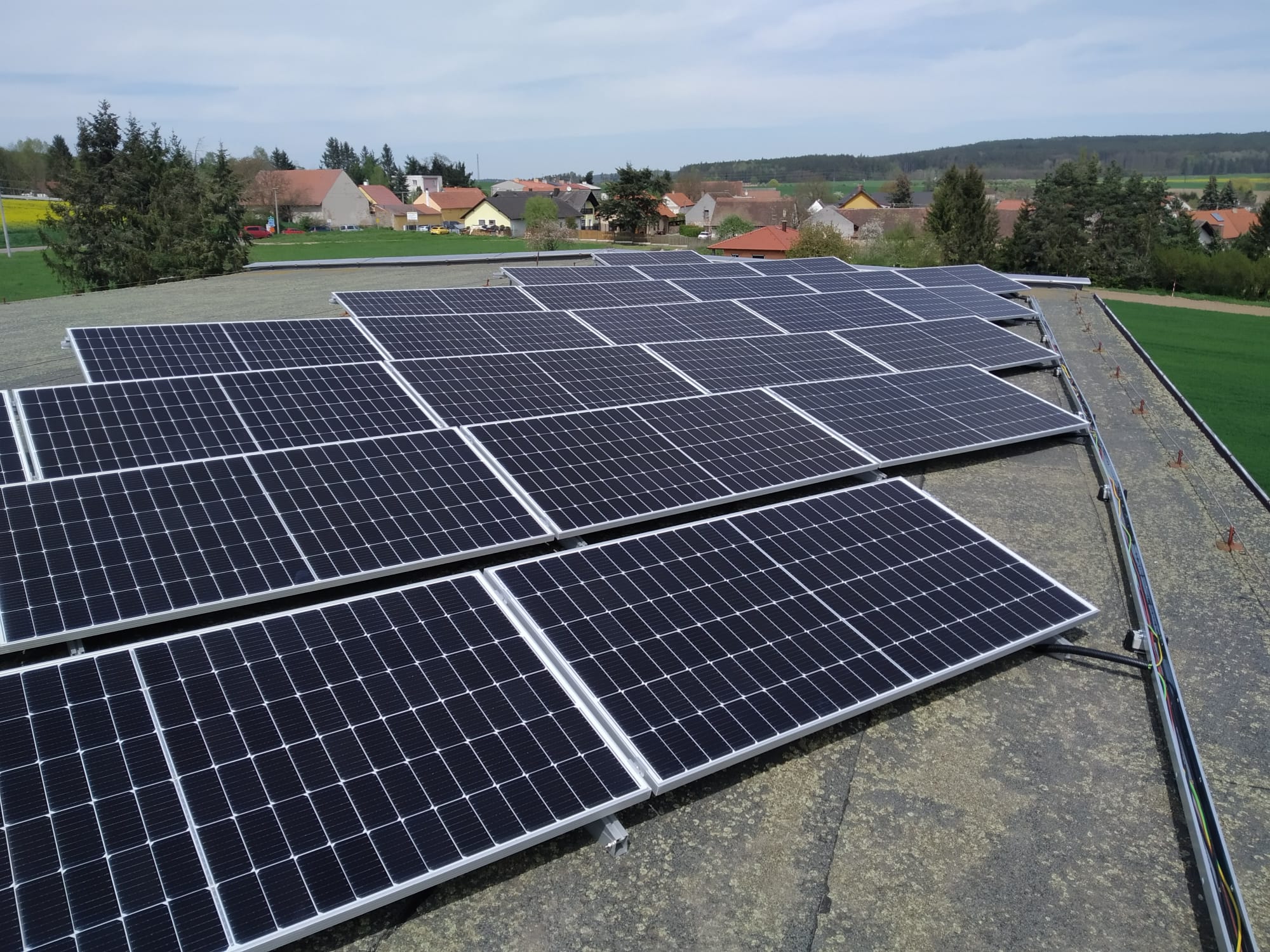

Pro společnost Karbonia Kladno, a.s. byla zpracována projektová dokumentace a realizována instalace fotovoltaické elektrárny o celkovém instalovaném výkonu 59,15 kWp v průmyslovém areálu v obci Tymákov. Elektrárna je instalována na střechách objektů skladů.

Systém je navržen jako paralelní zdroj připojený do vnitřní distribuční sítě areálu s možností ukládání přebytků energie do bateriového úložiště o kapacitě 30 kWh.

Vyrobená elektrická energie je primárně využívána pro vlastní spotřebu areálu a optimalizaci provozních nákladů. Projekt je zpracován v souladu s platnými ČSN, vyhláškami a podmínkami PPDS.

Parametry projektu
✅ Instalovaný výkon: 59,15 kWp
✅ Počet FV panelů: 130 ks (455 Wp)
✅ Počet invertorů: 3 ks
✅ Bateriové úložiště: 30 kWh
✅ Umístění technologie: samostatná technická místnost (rozvaděč +RmFVE)
✅ Napojení: vnitřní distribuční síť areálu (NN+Rm, NN+Rd)

Použité technologie

Fotovoltaické panely:
130 ks panelů o výkonu 455 Wp

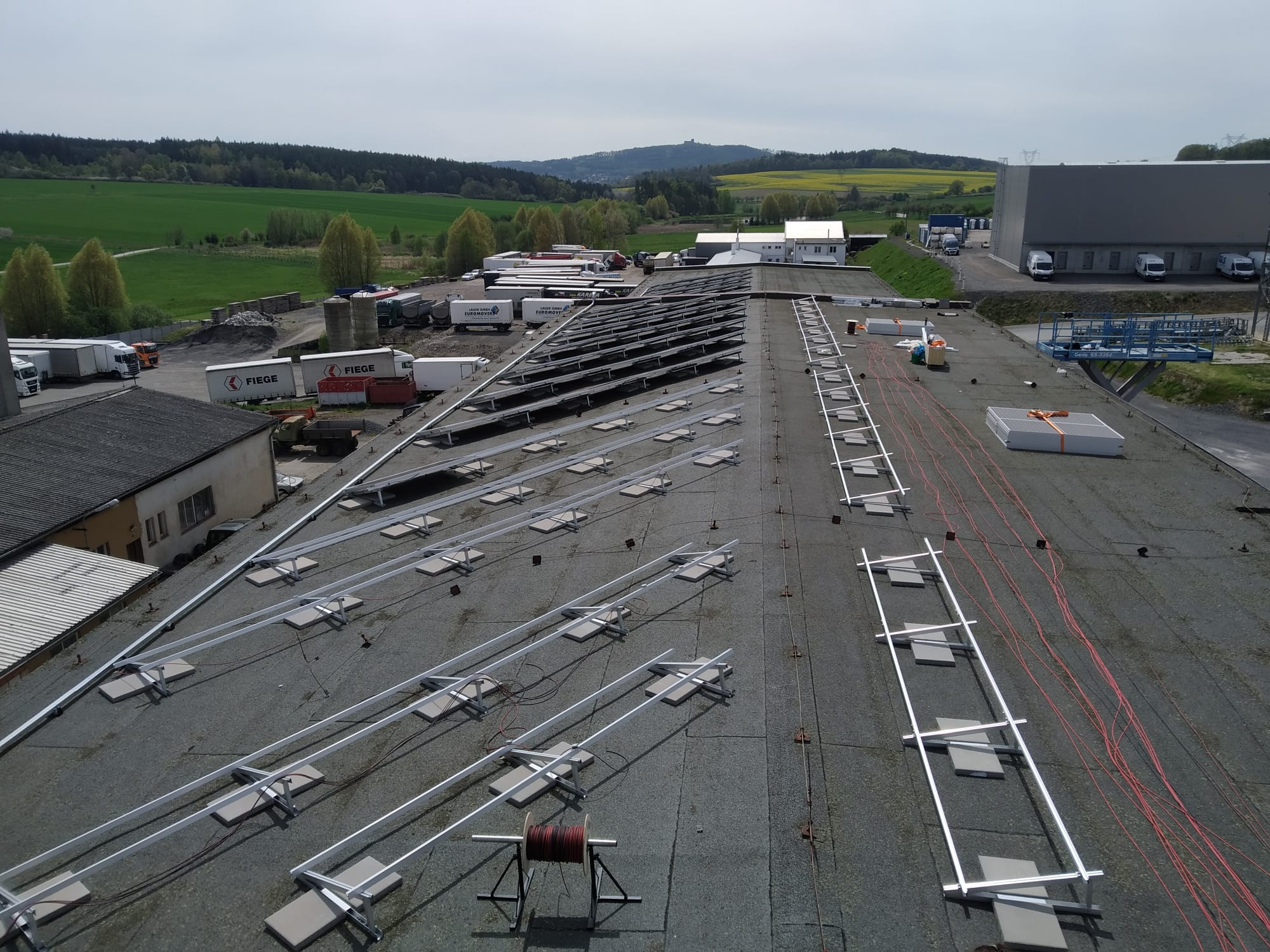

Instalace na systémové hliníkové / nerezové konstrukci

Stringové zapojení do DC rozvaděče
Invertory (3f síťové měniče)
Přeměna DC/AC 3×230/400 V, 50 Hz
Integrované síťové ochrany a ENS
Automatické MPPT řízení výkonu
Automatické odpojení při výpadku distribuční sítě

Bateriové úložiště:

Kapacita 30 kWh
Instalace v technické místnosti přístavby haly
Ukládání přebytků energie pro zvýšení vlastní spotřeby
Rozvaděč +RmFVE
Jištění a ochrany na straně AC i DC
Přepěťové ochrany třídy I a II
Propojení do podružného rozvaděče NN+Rm
Kabelové trasy
DC vedení v kovových žlabech na střeše
AC kabely typu CYKY-J
Oddělení DC a AC tras dle ČSN 33 2000-5-52 ed.2

Řešení a přínosy

Navržená fotovoltaická elektrárna zajišťuje efektivní využití střešních ploch výrobního areálu a výrazné snížení nákladů na elektrickou energii.

Řešení umožňuje:

maximální využití vlastní vyrobené energie,
ukládání přebytků do bateriového systému (30 kWh),
automatický paralelní provoz se sítí NN,
plně automatické řízení bez nutnosti trvalé obsluhy,
splnění požadavků PPDS a distribučních podmínek,
bezpečný provoz díky přepěťovým ochranám a síťovým ochranám invertorů.
