FVE TŘEMOŠNÁ - 9,5 kWp

📍 Lokalita: Třemošná
🏢 Investor: Bowling Třemošná s.r.o.
⚙️ Zhotovitel PD: Elektro-Štaif Engineering s.r.o.
📆 Rok realizace PD: 2024

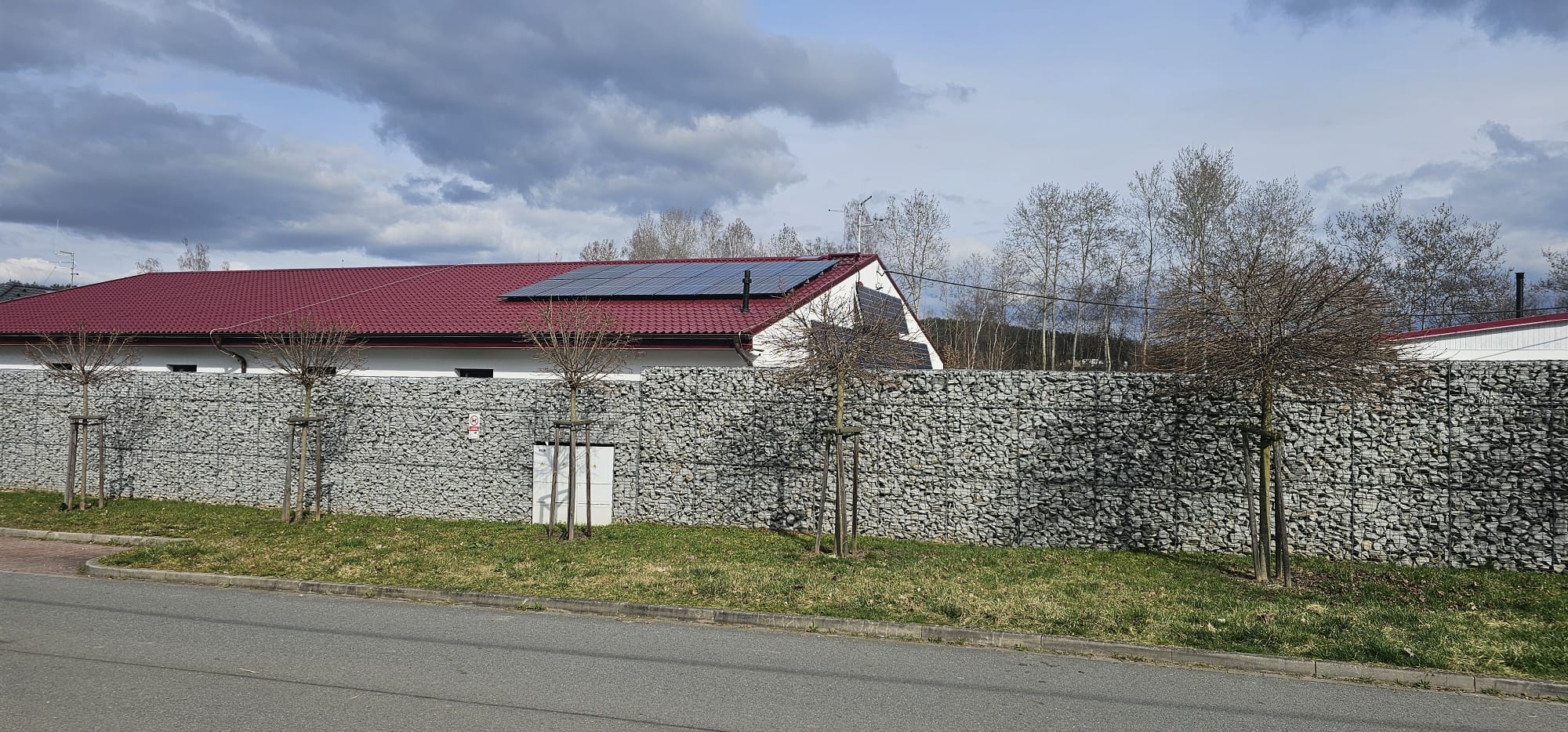

Pro objekt Bowling Třemošná jsme zpracovali projektovou dokumentaci fotovoltaické elektrárny o instalovaném výkonu 9,555 kWp, umístěné na střeše objektu

Systém tvoří 21 fotovoltaických panelů o výkonu 455 Wp a třífázový hybridní střídač GoodWe GW10K-ET Plus+. Vyrobená energie je primárně určena pro vlastní spotřebu provozovny, případné přebytky jsou dodávány do distribuční soustavy.

Parametry projektu:

✅ Instalovaný výkon FVE: 9,555 kWp
✅ Rezervovaný výkon: 9,9 kW
✅ Počet panelů: 21 ks (2 stringy: 10 + 11 panelů)
✅ Typ panelů: DAH DHM-72L9-455W
✅ Střídač: GoodWe GW10K-ET Plus+ (3f)
✅ Napěťová soustava AC: 3×400/230 V, TN-S
✅ DC soustava: 2× DC, max. 1000 V
✅ Hlavní jistič objektu: 3×80 A
✅ Regulace výkonu: 0 % / 100 % (HDO)

Použité technologie
Fotovoltaické panely:
DAH DHM-72L9-455W
výkon 455 Wp / modul
maximální napětí naprázdno 49,2 V
zkratový proud 11,3 A
celkem 21 ks (viz situační nákres panelů na střeše – str. 12)

Střídač:
GoodWe GW10K-ET Plus+
max. vstupní výkon z FV pole: 13 000 W
max. DC napětí: 1000 V
rozsah MPPT: 200–850 V
jmenovité výstupní napětí: 3L/N/PE 400/230 V
max. výstupní proud do sítě: 16,5 A

Síťové ochrany (dle PPDS, příloha č. 4):
nadpětí: 1,11 Un / 1,15 Un / 1,2 Un
podpětí: 0,7 Un / 0,45 Un
nadfrekvence: 51,5 Hz
podfrekvence: 47,5 Hz
LVRT / HVRT – dynamická podpora sítě
autonomní funkce P(f), P(U), Q(U)

Regulace výrobny:
Dvoustupňové řízení výkonu (0 % / 100 %) pomocí přijímače HDO umístěného v rozvaděči RE.

Řešení a přínosy

Navržené řešení umožňuje:
efektivní využití střešní plochy komerčního objektu,
snížení provozních nákladů na elektrickou energii,
plnou kompatibilitu s podmínkami distributora,
automatické odpojení a opětovné připojení dle parametrů sítě,
řízení jalového výkonu Q(U) a podporu stability distribuční soustavy,
bezpečný provoz s rozpadovým místem integrovaným ve střídači.

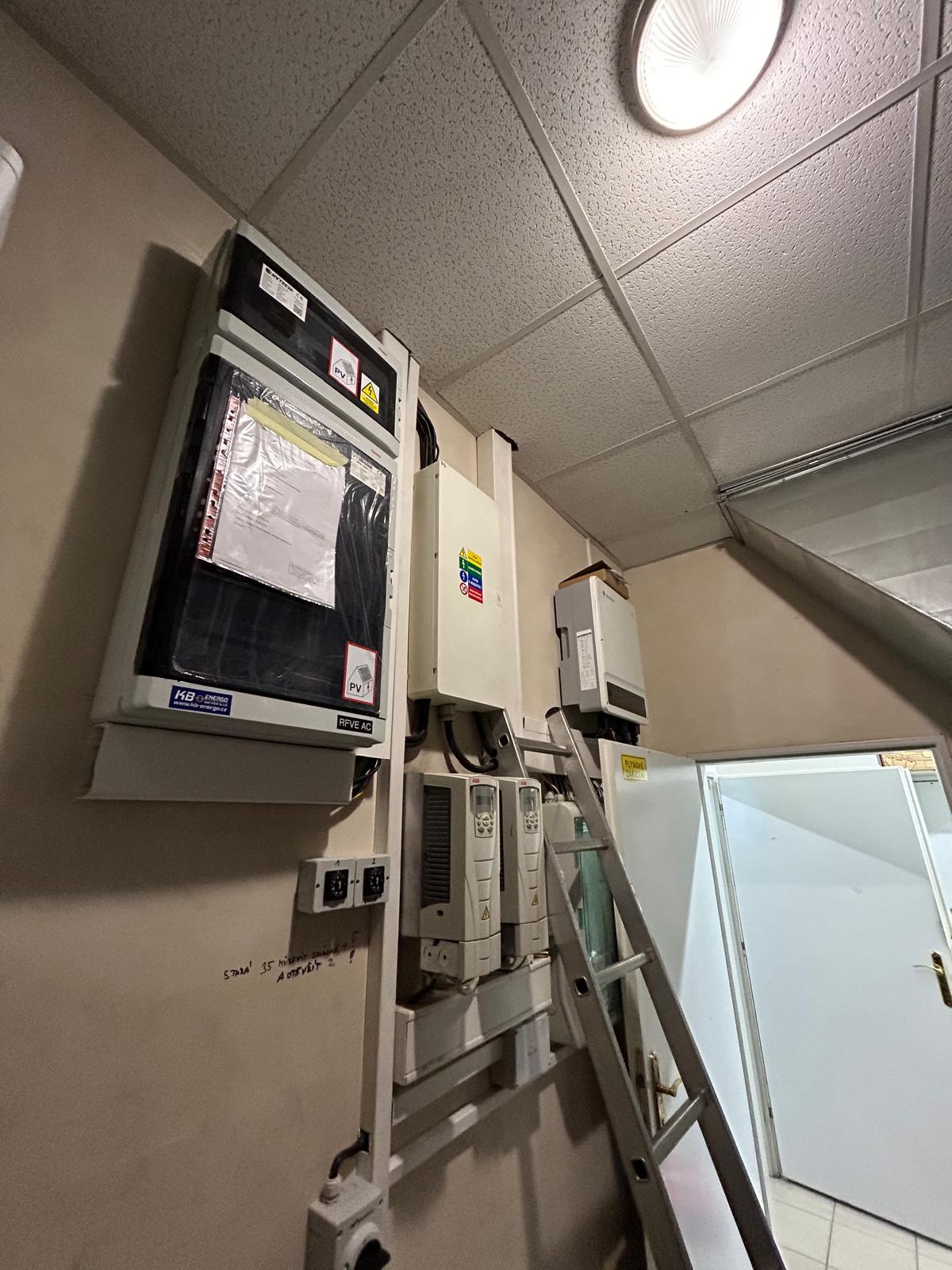

Technologie (střídač a rozvaděč RFVE) je umístěna v interiéru objektu v blízkosti hlavního rozvaděče RH.
