FVE PŘÍCHOVICE - 5,46 kWp

📍 Lokalita: Příchovice
🏠 Investor: soukromá osoba
⚙️ Zhotovitel projektové dokumentace: Elektro-Štaif Engineering s.r.o.
📆 Datum dokumentace: 2022

Pro rodinný dům v obci Příchovice jsme zpracovali projektovou dokumentaci střešní fotovoltaické elektrárny o instalovaném výkonu 5,46 kWp s třífázovým hybridním střídačem a bateriovým úložištěm. Výrobna je navržena pro paralelní provoz s distribuční soustavou s možností ostrovního režimu a akumulace přebytků

Vyrobená elektrická energie je primárně určena pro vlastní spotřebu objektu. Přebytky jsou ukládány do bateriového systému nebo dodávány zpět do distribuční sítě.

Parametry projektu
✅ Instalovaný výkon: 5,460 kWp
✅ Rezervovaný výkon: 5,460 kWp
✅ Počet panelů: 12 ks (1 string)
✅ Typ panelů: JA Solar JAM72S20 455/MR, 455 Wp
✅ Střídač: GoodWe GW10K-ET (třífázový hybridní)
✅ Jmenovitý výkon střídače: 10 kVA
✅ Akumulace: Pylontech Force H2, 10,65 kWh
✅ Hlavní jistič objektu: 3×25 A, char. B
✅ Distribuční sazba: D25d (dvoutarifní)

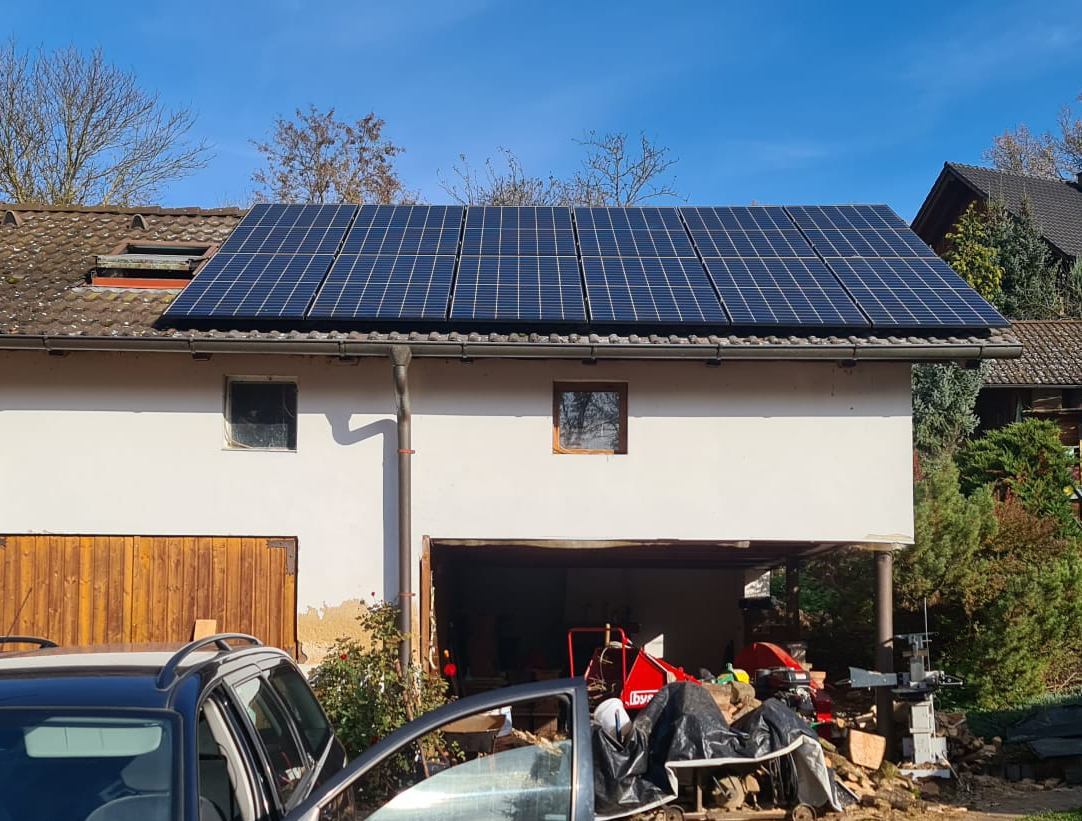

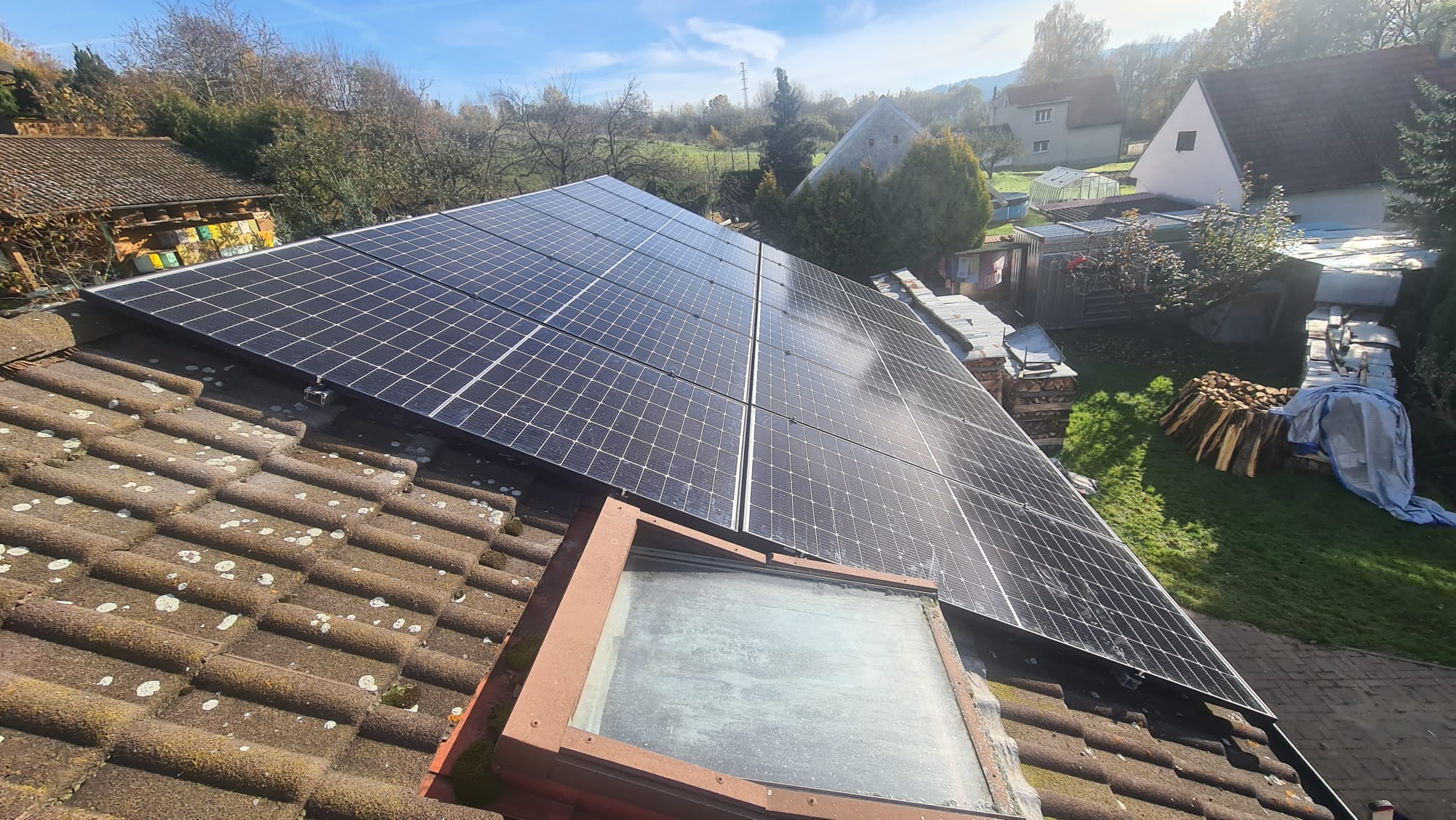

Panely jsou instalovány na střeše objektu se sklonem 25° a orientací přibližně 220° jihozápadní směr.

Použité technologie:

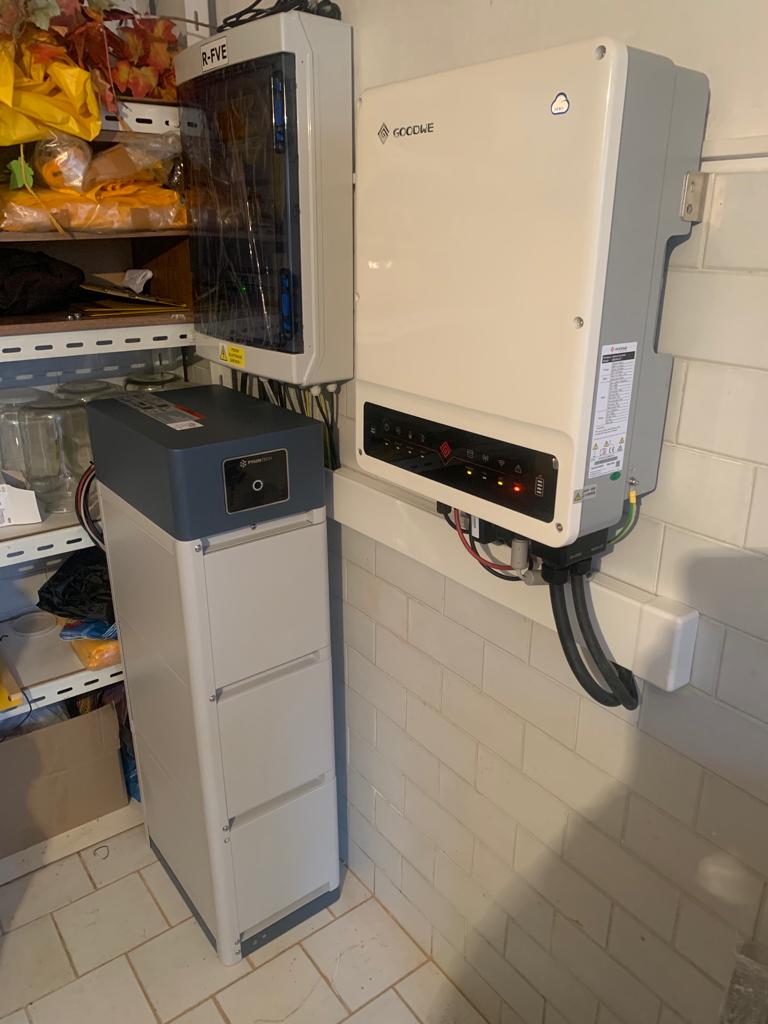

Střídač GoodWe GW10K-ET
2× MPPT
Vstupní napětí FV pole: 180–1000 V DC
Výstup: 3 N/PE 400/230 V AC, 50 Hz
Integrované rozpadové místo dle PPDS (uvnitř střídače)

Bateriové úložiště Pylontech Force H2

3 moduly
Celková kapacita: 10,65 kWh

Síťové a autonomní funkce dle PPDS:
Napěťová a frekvenční ochrana (příloha 4 PPDS)
Funkce P(f) – snížení výkonu při nadfrekvenci
Funkce P(U) – přizpůsobení činného výkonu
Funkce Q(U) – řízení jalového výkonu
Automatické opětovné připojení po stabilizaci parametrů sítě (1200 s)
Distribuční řízení výkonu 0–100 % pomocí HDO

Výrobna je vybavena vazebním spínačem pro automatický přechod do ostrovního režimu při výpadku distribuční sítě a zajišťuje galvanické oddělení zálohované části odběrného místa

Řešení a přínosy

Navržený systém umožňuje:
maximalizaci vlastní spotřeby energie v rodinném domě,
efektivní ukládání přebytků do bateriového úložiště,
automatický přechod do ostrovního režimu při výpadku sítě,
řízení výkonu dle požadavků distributora (HDO),
bezpečné a normově vyhovující připojení dle PPDS a platných ČSN.
