📍 Lokalita: Plzeň
🏠 Investor: soukromá osoba
⚙️ Dodavatel projektové dokumentace: Elektro-Štaif s.r.o.
📆 Rok dokumentace: 2022
Pro rodinný dům v Plzni jsme zpracovali projektovou dokumentaci střešní fotovoltaické elektrárny o instalovaném výkonu 5,7 kWp s hybridním třífázovým střídačem a bateriovým úložištěm
Výrobna je navržena pro paralelní provoz s distribuční soustavou s možností ostrovního režimu. Vyrobená energie je primárně určena pro vlastní spotřebu objektu, přebytky jsou ukládány do akumulátoru nebo dodávány zpět do distribuční sítě
Parametry projektu:
✅ Instalovaný výkon: 5,7 kWp
✅ Rezervovaný výkon: 5,6 kWp
✅ Počet panelů: 15 ks (1 string)
✅ Typ panelů: Peimar OR6H380M (BF), 380 Wp
✅ Střídač: Wattsonic WTS-6KW-3P (třífázový hybridní)
✅ Jmenovitý výkon střídače: 6 kVA
✅ Akumulace: Wattsonic 11,5 kWh (384 V)
✅ Hlavní jistič objektu: 3×25 A, char. C

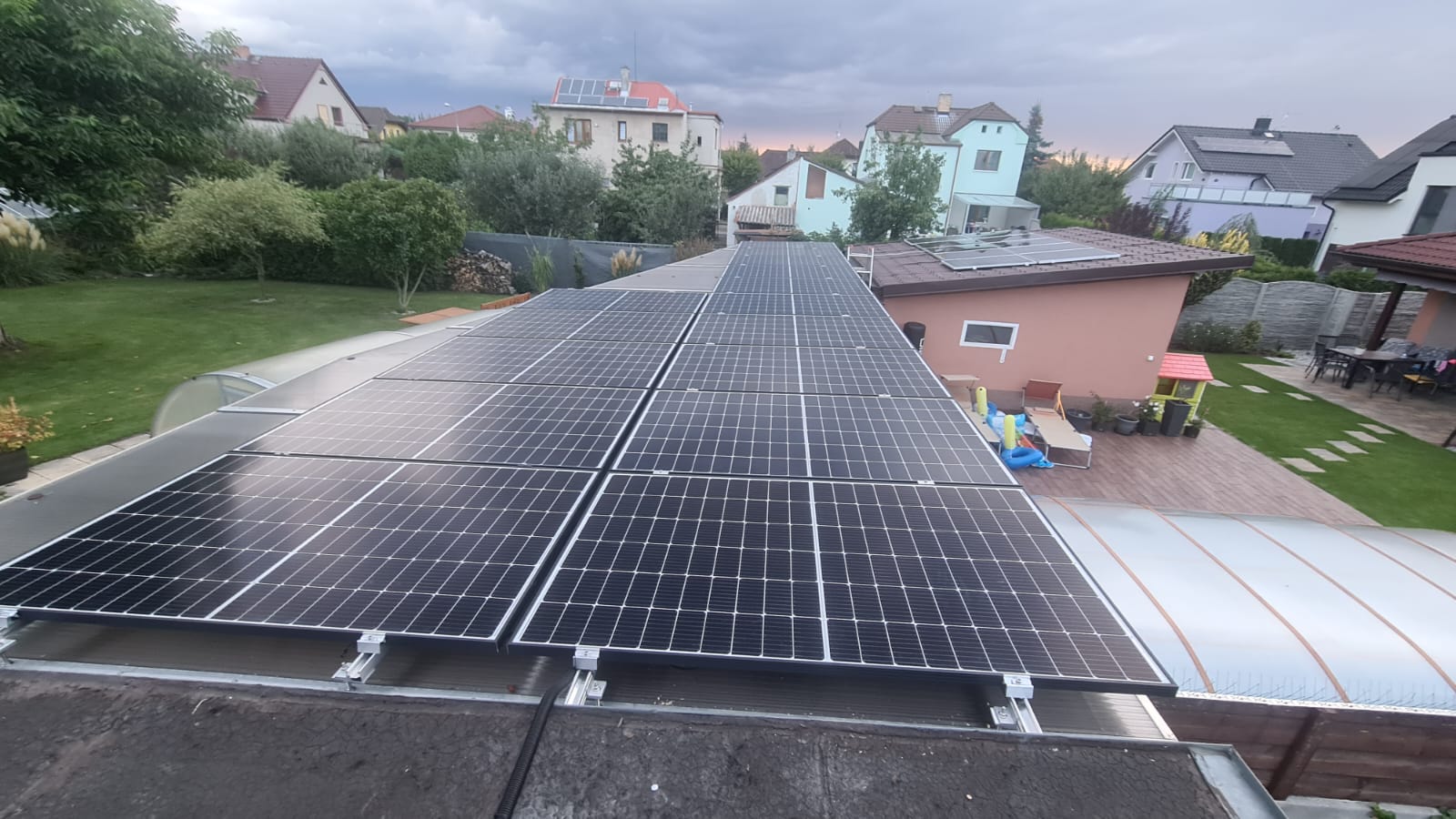

Panely jsou instalovány na střeše objektu se sklonem 20° a orientací přibližně 200° (jiho-jihozápad)
Použité technologie:
Hybridní měnič Wattsonic WTS-6KW-3P
2× MPPT
Vstupní napětí FV pole: 180–1000 V DC
Výstup: 3 N/PE 400/230 V AC, 50 Hz
Integrované rozpadové místo dle PPDS
Bateriové úložiště Wattsonic 11,5 kWh
1 bateriový modul (11,5 kWh)
Jmenovité napětí: 384 V
Síťové a autonomní funkce dle PPDS:
Napěťová a frekvenční ochrana (příloha 4 PPDS)
Funkce P(f), P(U), Q(U)
Automatické opětovné připojení po stabilizaci sítě
Distribuční řízení výkonu 0–100 % pomocí HDO
Systém je navržen s ochranou proti přepětí na DC i AC straně a s možností galvanického oddělení zálohované části objektu při výpadku distribuční sítě.
Řešení a přínosy
Navržené řešení umožňuje:
maximalizaci vlastní spotřeby energie v rodinném domě,
ukládání přebytků do bateriového systému,
automatický přechod do ostrovního režimu při výpadku sítě,
řízení výkonu dle požadavků distributora (HDO),
bezpečné a normově vyhovující připojení dle PPDS a ČSN.
