FVE PLZEŇ - 5,4 kWp

FVE 5,40 kWp s akumulací 10,65 kWh
Hybridní fotovoltaická elektrárna s ostrovním provozem

📍 Lokalita: Praha
🏭 Investor: soukromá osoba
⚙️ Zhotovitel projektu: Elektro-Štaif Engineering s.r.o.
📆 Rok realizace projektu: 2022

Pro investora jsme zpracovali projektovou dokumentaci a realizovali instalaci hybridní fotovoltaické elektrárny o výkonu 5,40 kWp včetně bateriového úložiště 10,65 kWh. Systém je navržen pro paralelní provoz s distribuční soustavou s možností dodávky přebytků do sítě a současně umožňuje plnohodnotný ostrovní režim při výpadku napětí.

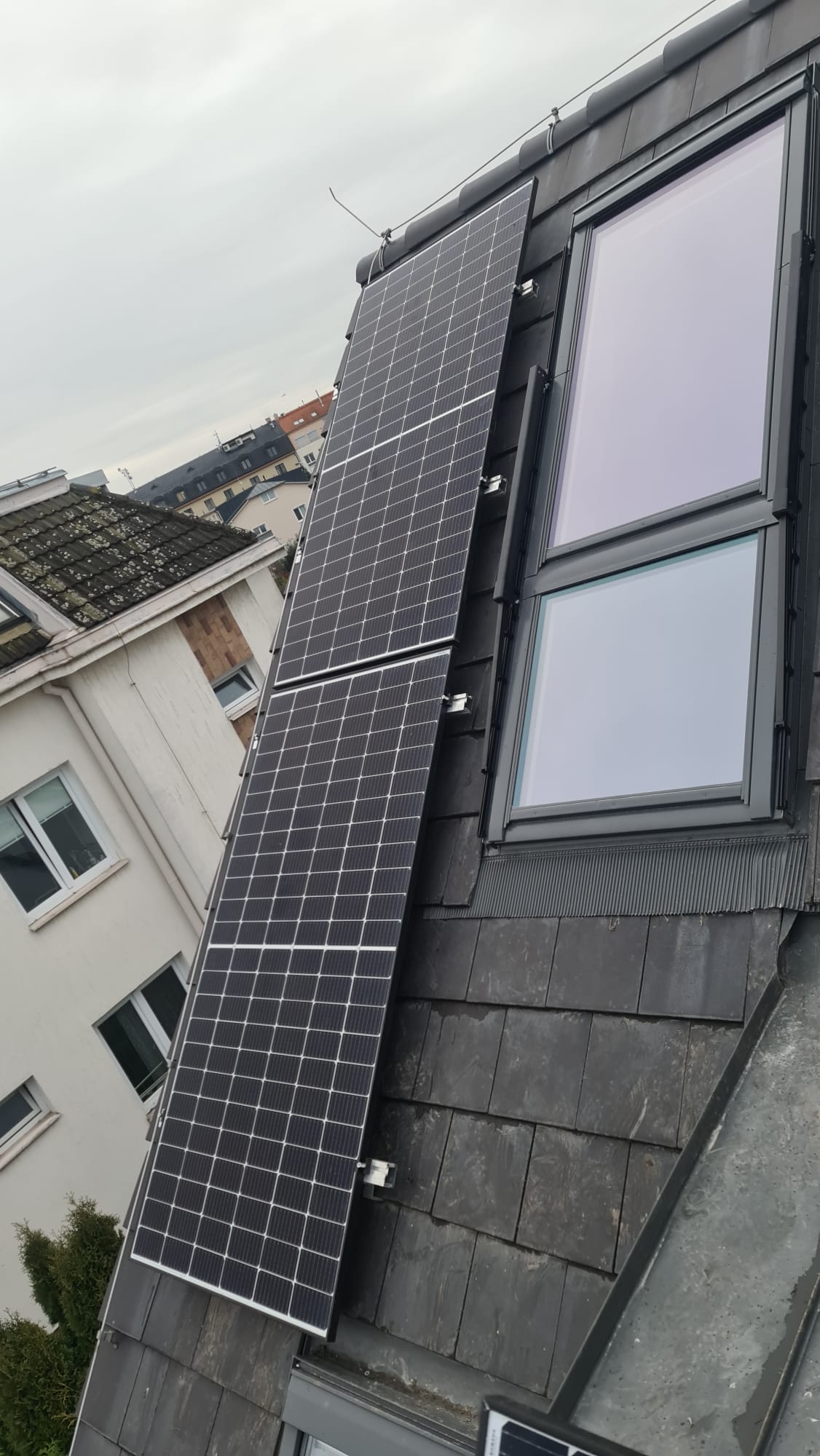

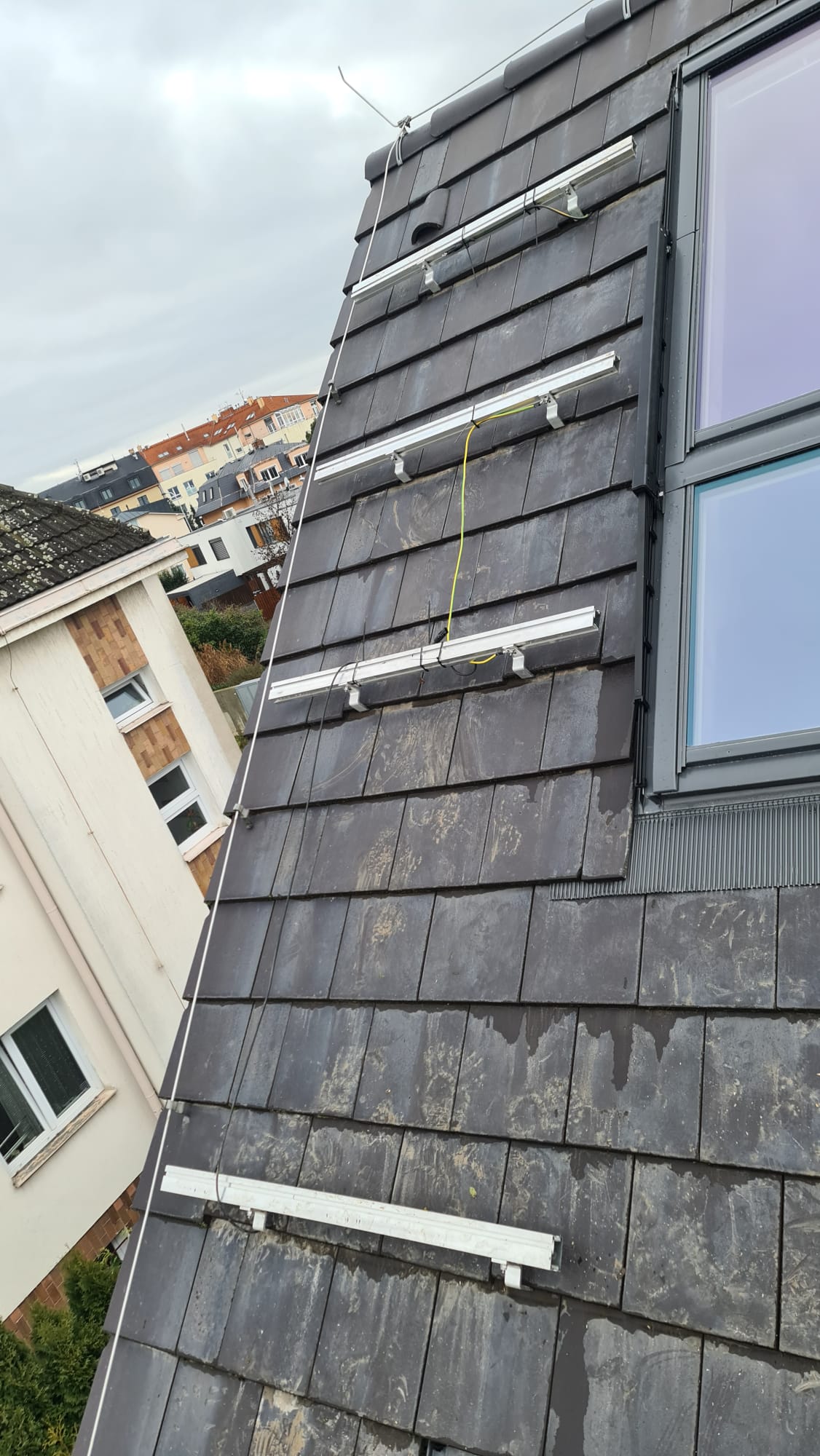

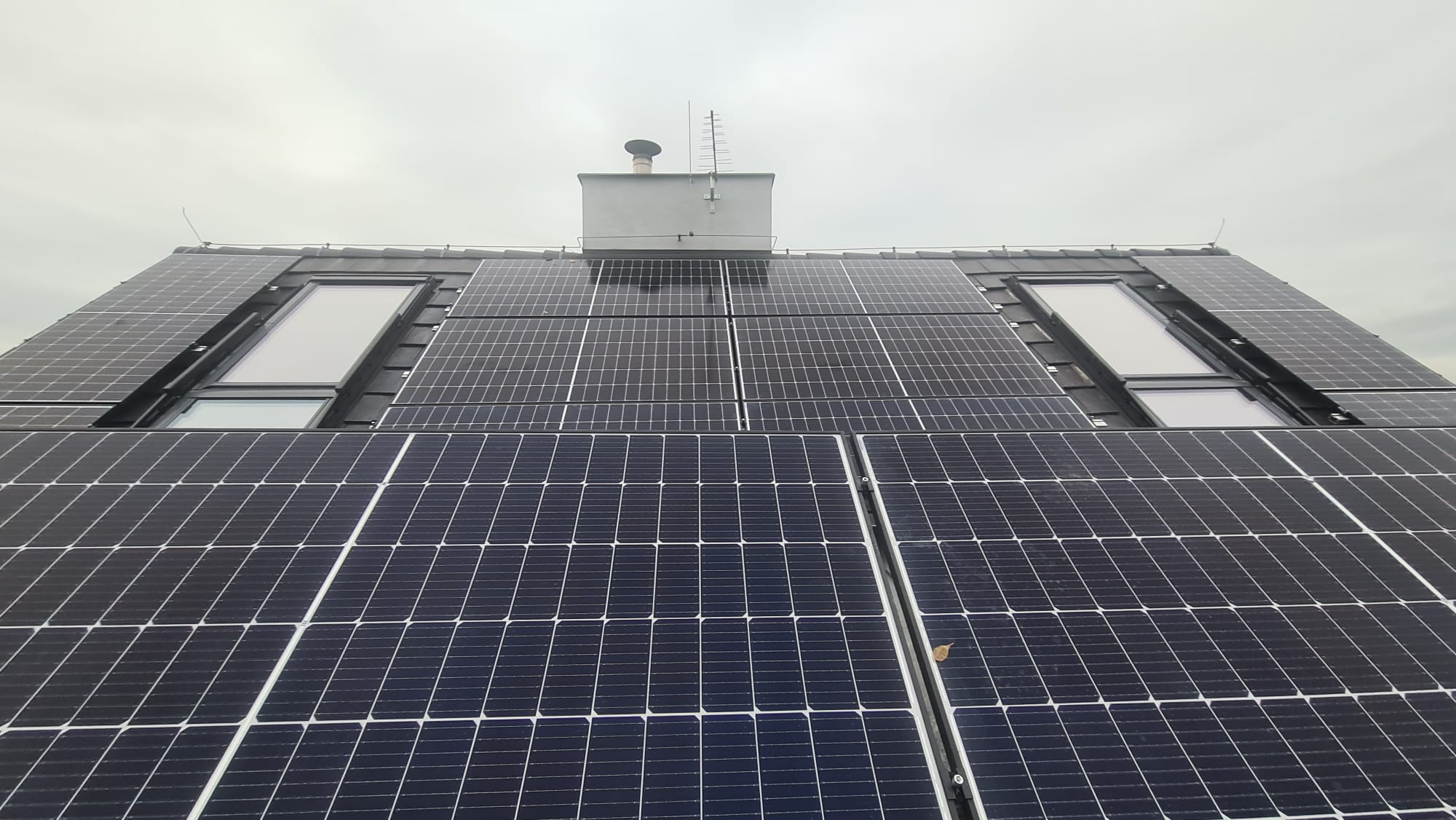

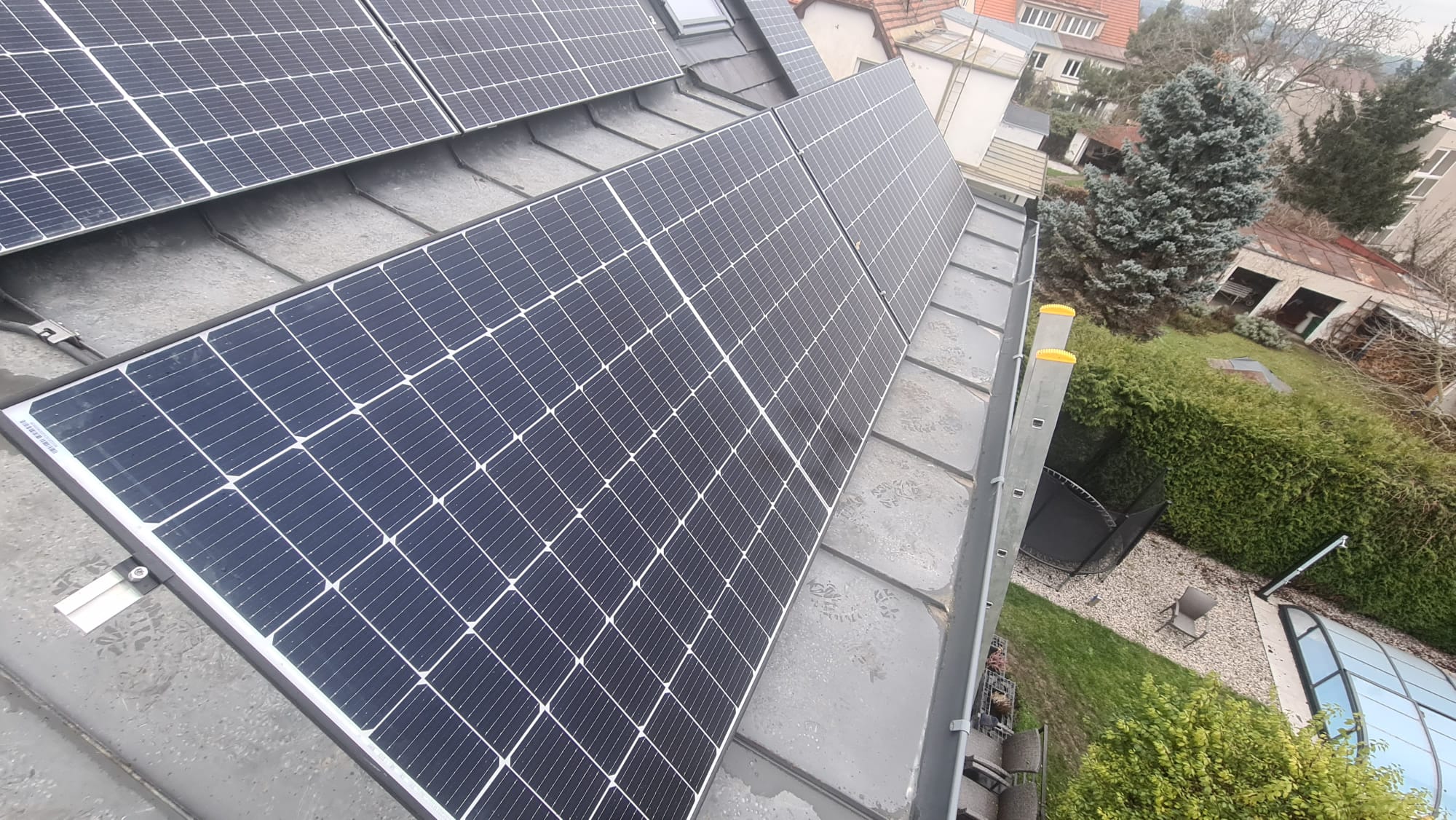

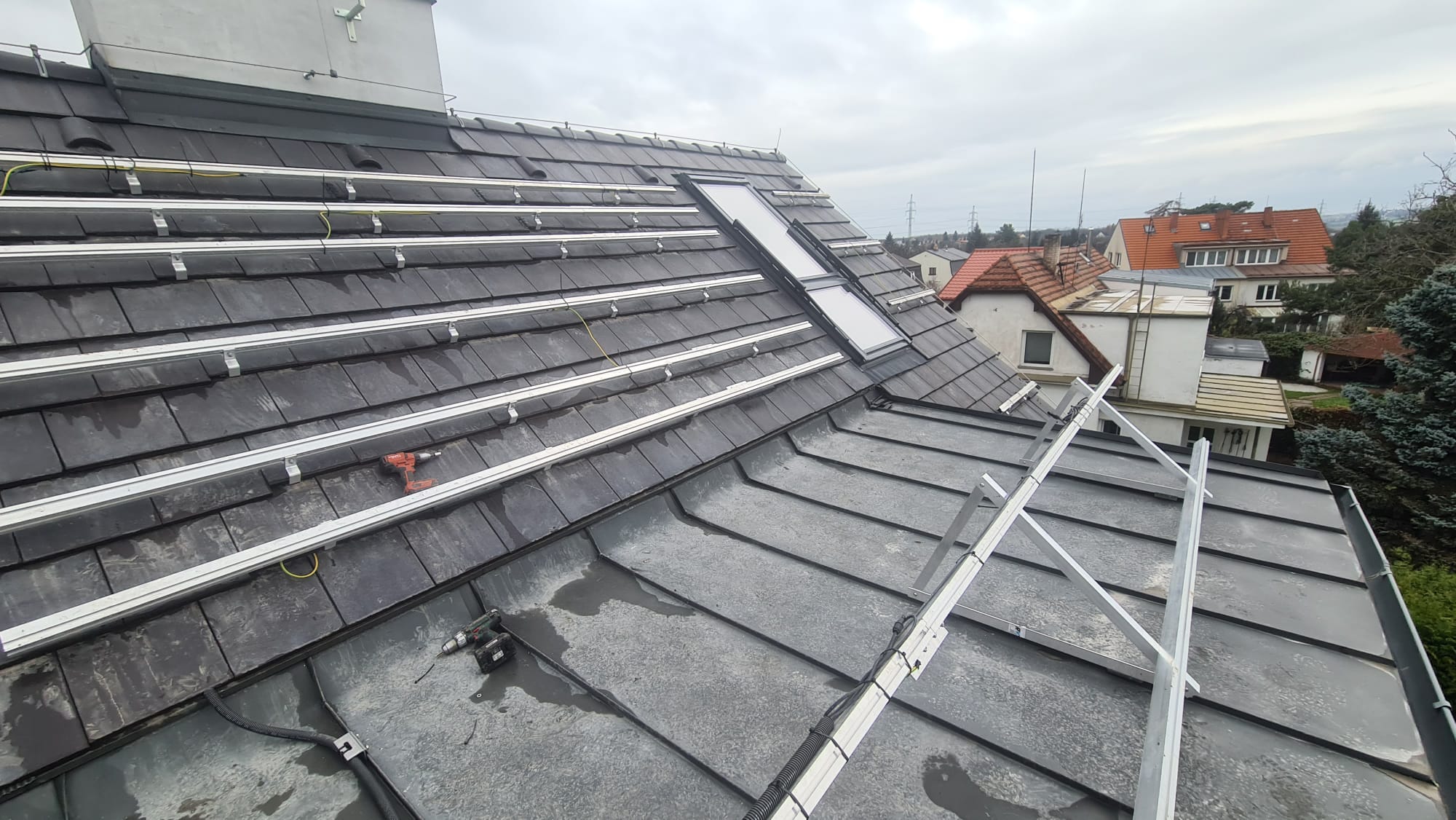

Elektrárna je instalována na střeše objektu v jedné stringové sekci a napojena na stávající rozvody objektu. Součástí řešení je úprava elektroměrového rozváděče, implementace distribučního řízení výkonu pomocí HDO a zajištění všech ochranných funkcí dle PPDS.

Parametry projektu:

✅ Instalovaný výkon: 5,40 kWp
✅ Rezervovaný výkon: 5,40 kWp
✅ Počet panelů: 12 ks JA Solar JAM72S20 450 Wp
✅ Střídač: GoodWe GW10K-ET (10 kVA, 3f)
✅ Akumulace: Pylontech Force H2 – 10,65 kWh
✅ Hlavní jistič objektu: 3×32 A, char. B
✅ Distribuční sazba: D56d (dvoutarifní)

Použité technologie

Fotovoltaické panely
JA Solar JAM72S20 450 Wp
1 string (12 panelů v sérii)
DC napětí stringu cca 498 V

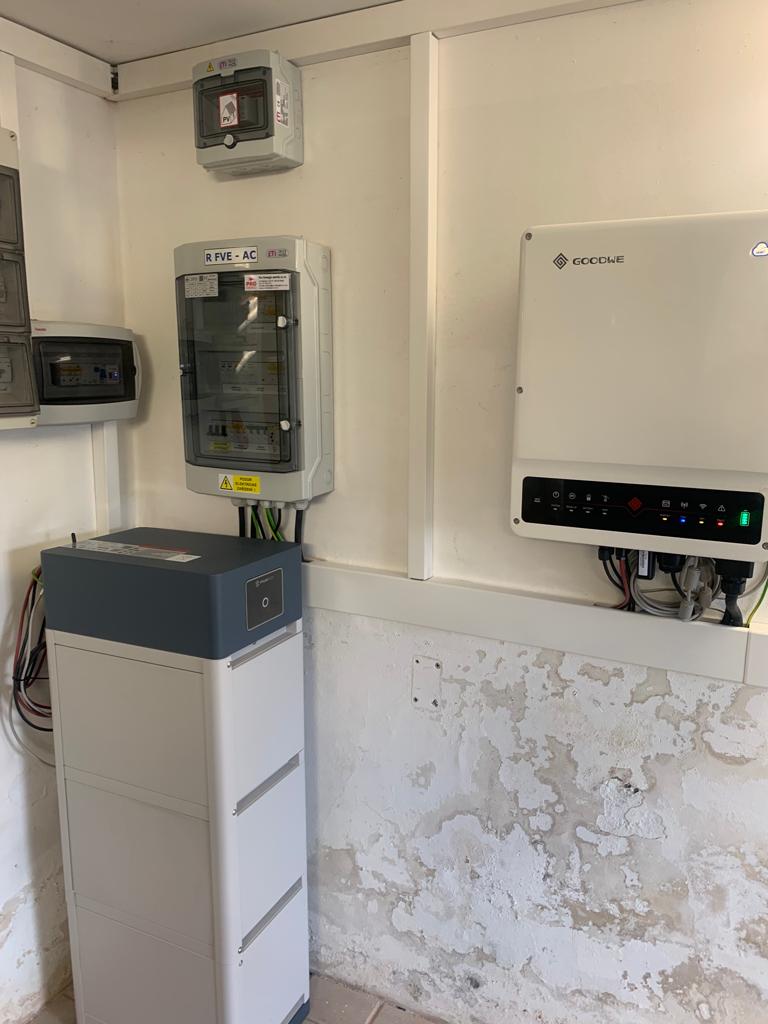

Hybridní střídač GoodWe GW10K-ET
2× MPP tracker
Integrované síťové ochrany (napěťové a frekvenční)
Rozpadové místo integrováno ve střídači
Autonomní funkce P(f), P(U), Q(U) dle PPDS

Bateriové úložiště:
Pylontech Force H2
3 moduly

Celková kapacita 10,65 kWh
Jmenovité napětí baterie 96 V

Řešení a přínosy

Navržený systém zajišťuje maximální využití vyrobené energie přímo v místě spotřeby s možností ukládání přebytků do bateriového úložiště. Po dosažení plné kapacity je energie dodávána zpět do distribuční soustavy.

Elektrárna umožňuje:

automatický přechod do ostrovního režimu při výpadku DS,
galvanické oddělení zálohované části objektu pomocí vazebního spínače,
dvoustupňové distribuční řízení výkonu (0 % / 100 %) prostřednictvím HDO,
blokování akumulačních spotřebičů v režimu vysokého tarifu,
plně automatický provoz bez nutnosti obsluhy.

Systém je vybaven ochranami dle PPDS (přepětí, podpětí, nadfrekvence, podfrekvence) a funkcemi podpory sítě včetně regulace činného a jalového výkonu. Po provedení funkčních zkoušek a výchozí revize je výrobna připravena k dlouhodobému bezpečnému provozu.
