FVE MUCKOV - 18,8 kWp

📍 Lokalita: Muckov
🏭 Investor: soukromá osoba
📆 Rok realizace projektu: 2023

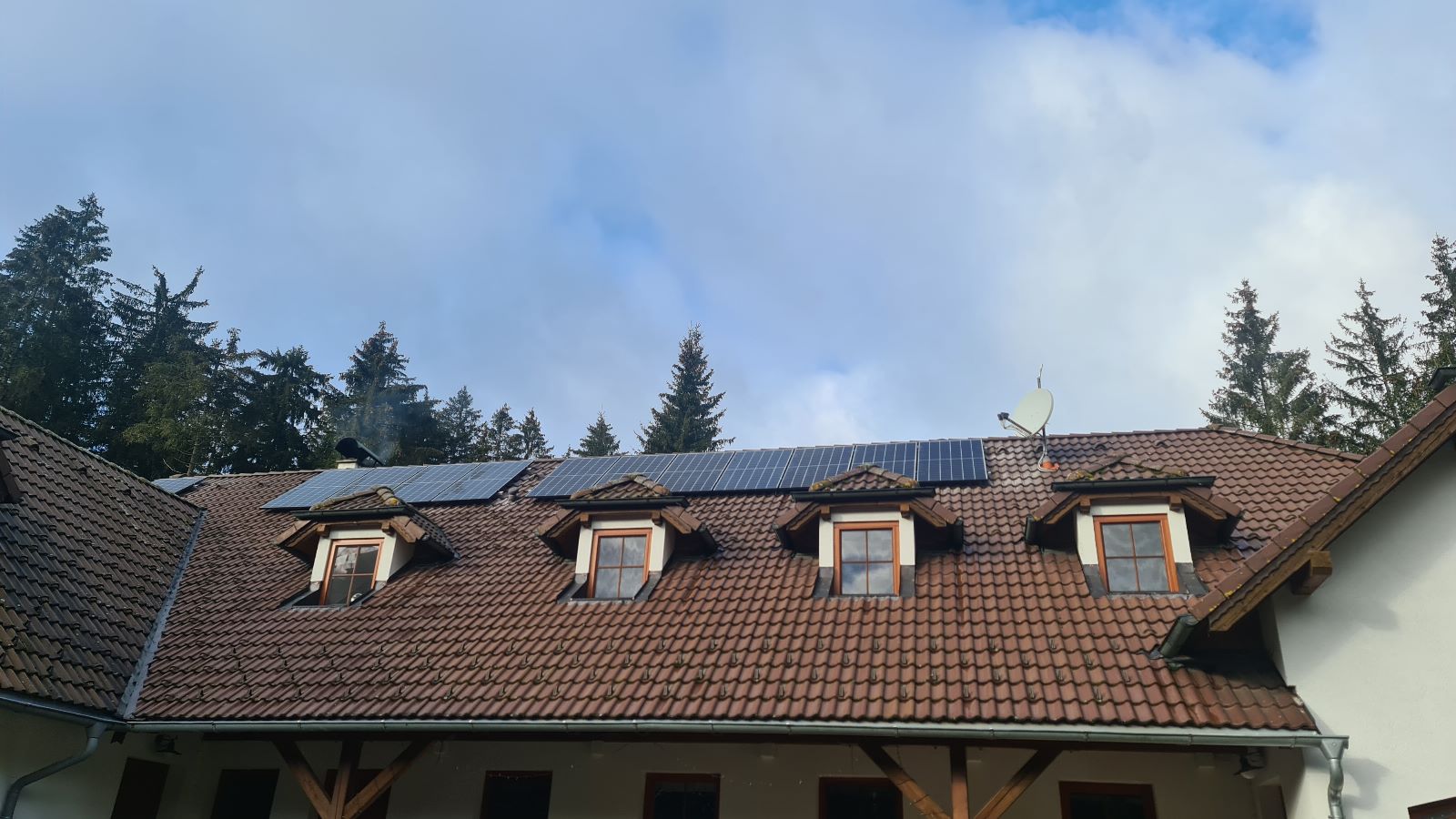

Pro investora jsme realizovali projekt a následnou instalaci fotovoltaické elektrárny FVE MUCKOV o celkovém instalovaném výkonu 18,8 kWp. Výrobna je připojena k distribuční soustavě NN 3×400/230 V, TN-C a je vybavena systémem řízení výkonu dle PPDS včetně HDO regulace 0/100 %.

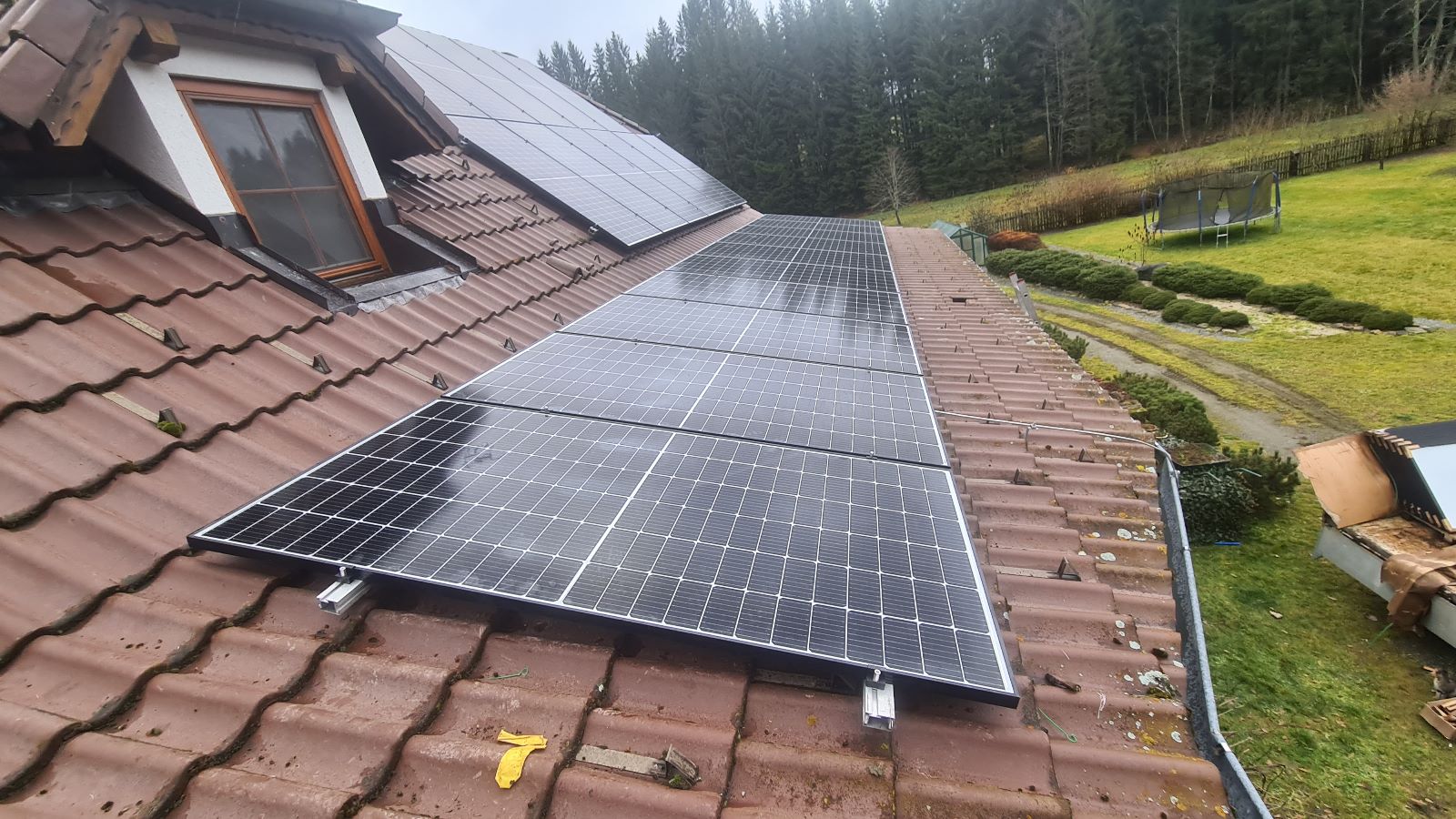

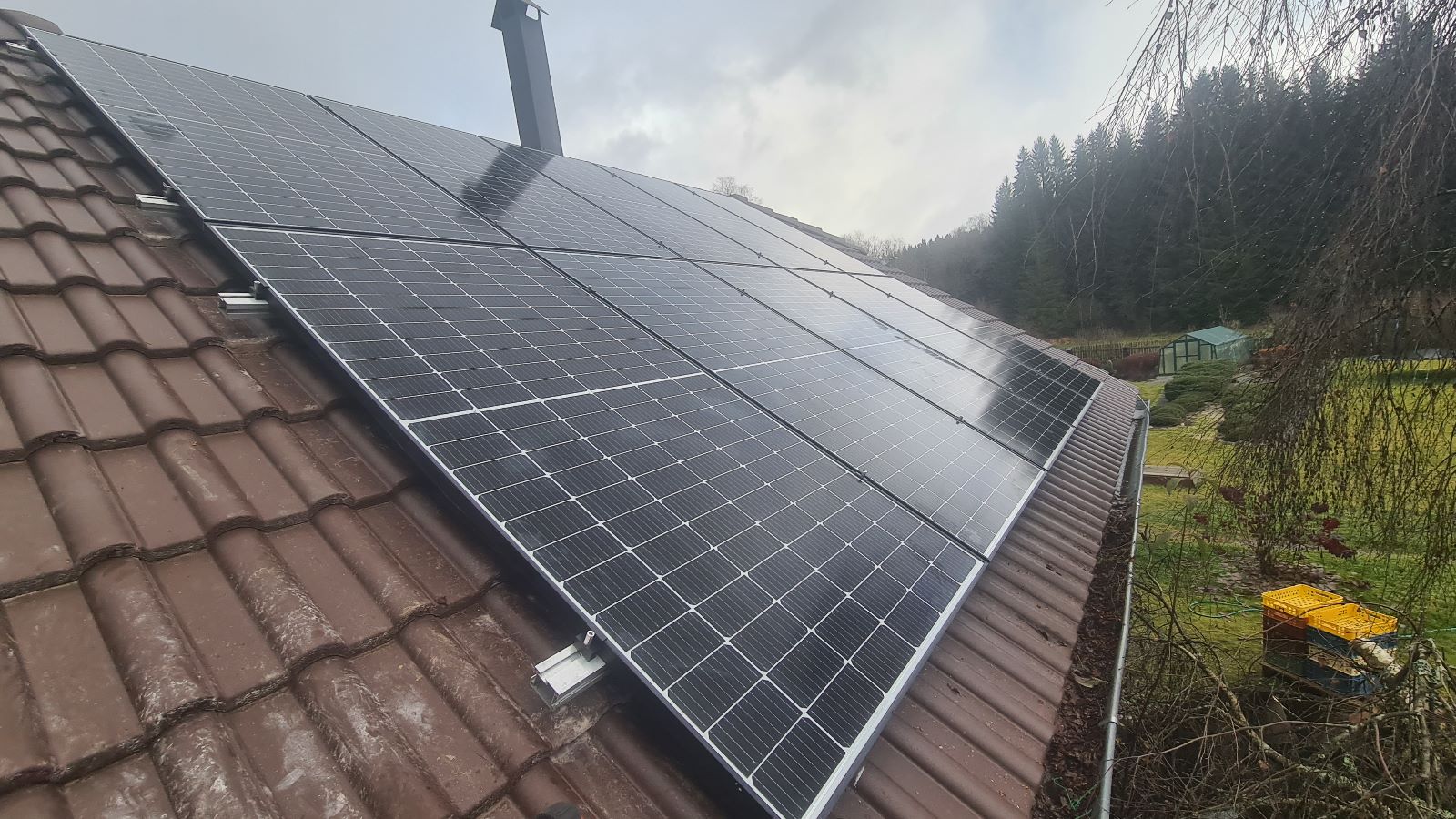

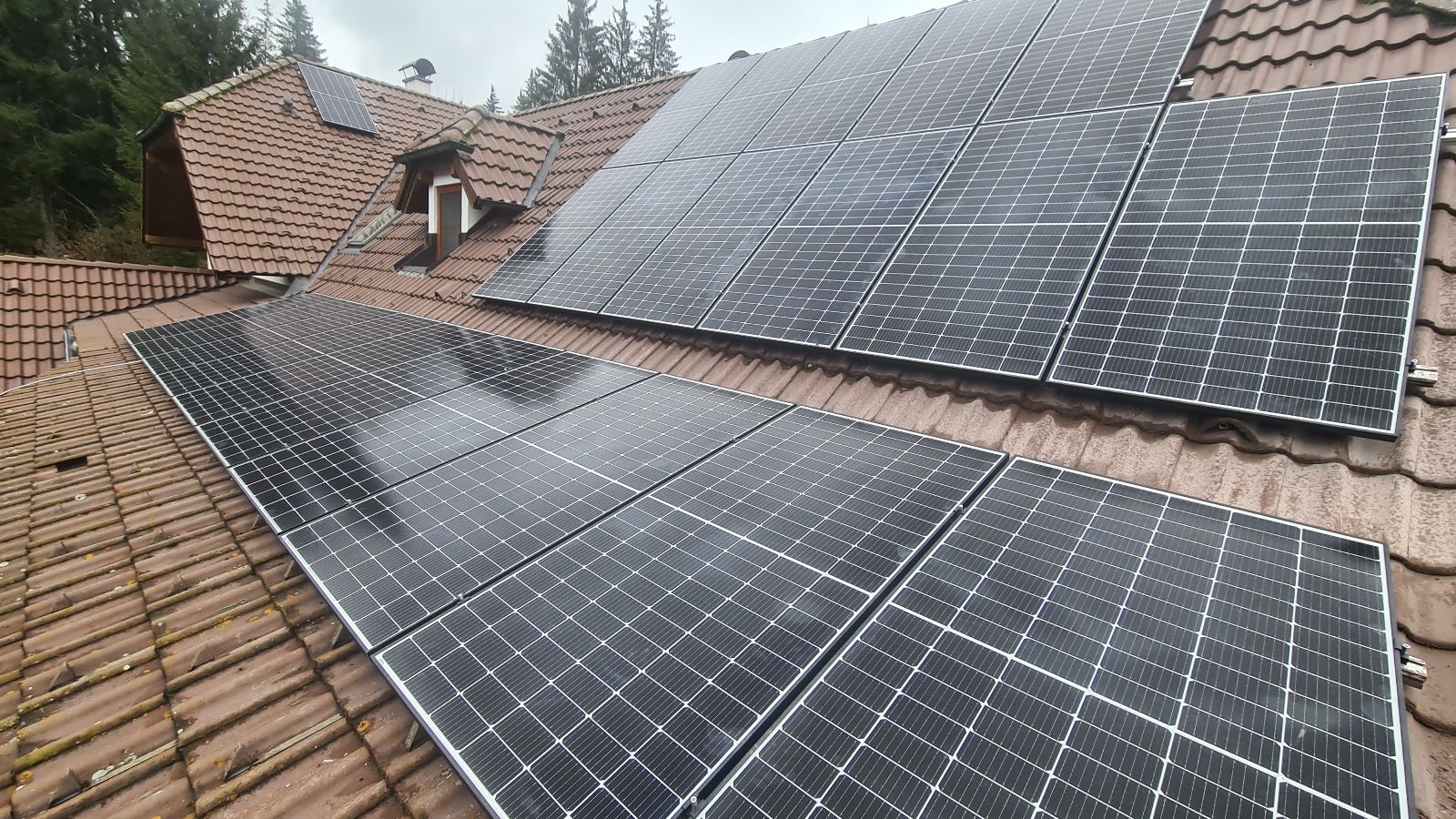

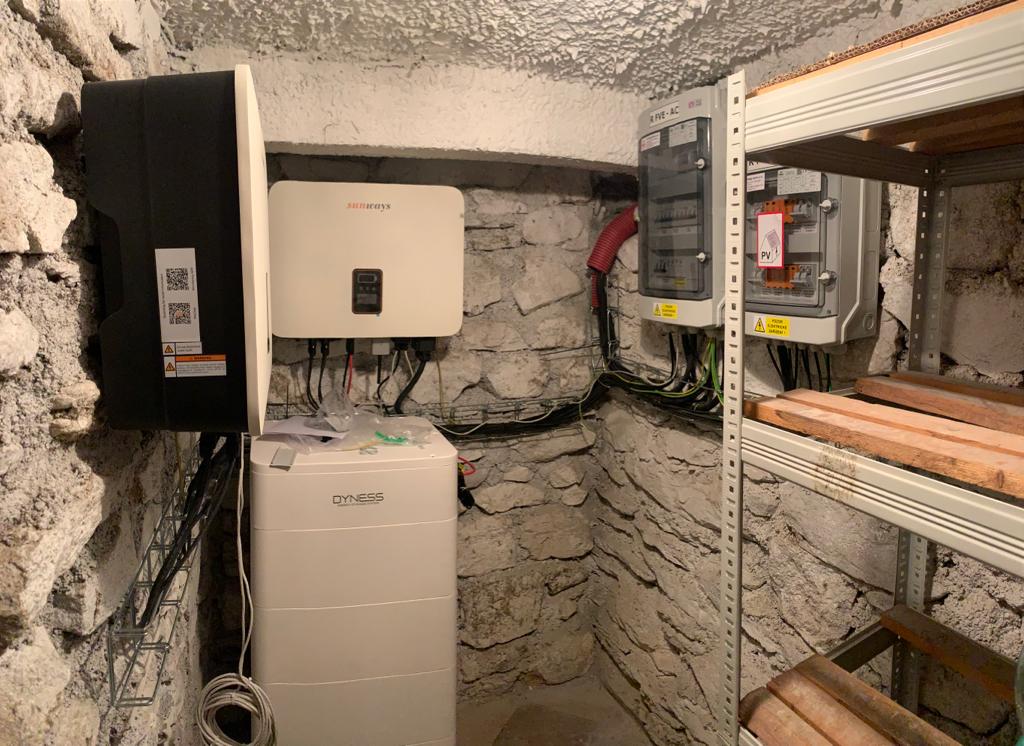

Součástí projektu byla instalace 41 ks FV panelů o výkonu 455 Wp, dvou třífázových hybridních asymetrických měničů Sunway (10 kW a 12 kW) a bateriového úložiště Dyness Tower T14 o kapacitě 14,4 kWh.

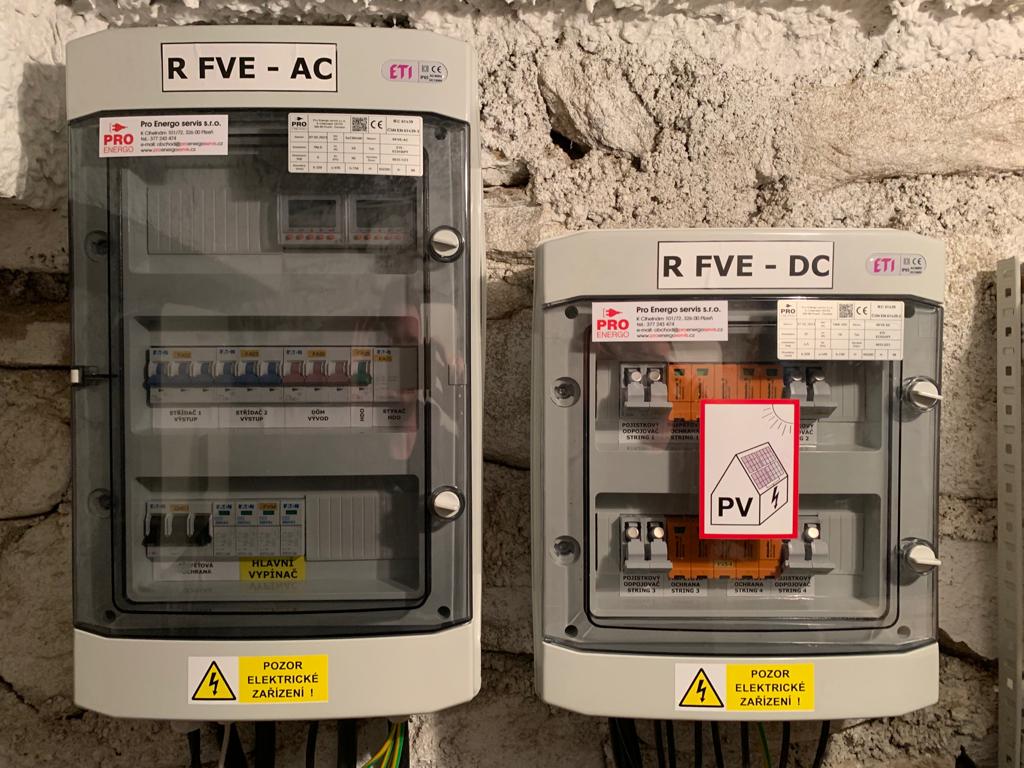

Systém je rozdělen do čtyř stringů (11 + 10 + 10 + 10 panelů), vedených přes DC rozvaděč RFVE-DC s jištěním a svodiči přepětí typu 1+2, a následně do AC rozvaděče RFVE-AC napojeného na hlavní domovní rozvaděč.

Po dokončení byla provedena výchozí revize dle ČSN 33 2000-6 a zařízení je připraveno pro bezpečný paralelní provoz s distribuční sítí.

Parametry projektu
✅ Instalovaný výkon FVE: 18,8 kWp (41 × 455 Wp)
✅ Napěťová soustava AC: 3×400/230 V, TN-C
✅ Napěťová soustava DC: 2 DC, 1000 V
✅ Střídače:
Sunway STH-10K-HT (max. FV vstup 13 kW)
Sunway STH-12K-HT (asymetrický hybridní měnič)
✅ Akumulace: Dyness Tower T14 – 14,4 kWh
✅ Regulace výkonu: HDO – dvoustupňová regulace 0 % / 100 %
✅ Rozvaděče: RFVE-DC (vnitřní) + RFVE-AC (u elektroměrového rozvaděče)

Použité technologie:
Fotovoltaické panely: JA Solar JAM72S20-455/MR (455 Wp)
Hybridní měniče Sunway:
max. DC napětí: 1000 V
2× MPPT na každý měnič
jmenovitý výstup 400/230 V, 50 Hz
integrované síťové ochrany dle PPDS

Bateriové úložiště:
typ Dyness Tower T14
kapacita 14,4 kWh
vysokonapěťový systém (384 V)

Ochrany a řízení:
přepěťové ochrany DC (typ 1+2)
síťové ochrany nad/podpětí, nad/podfrekvence
funkce P(f) a P(U) dle PPDS
automatické opětovné připojení k DS dle RfG
řízení výkonu pomocí přijímače HDO

Řešení a přínosy

Instalované řešení umožňuje efektivní využití vyrobené energie v objektu, akumulaci přebytků do bateriového systému a řízené dodávky do distribuční sítě v souladu s aktuálními požadavky provozovatele DS.

Systém zajišťuje:
paralelní provoz s distribuční sítí NN,
dvoustupňovou regulaci výkonu (0/100 %) dle HDO,
automatické odpojení při překročení mezních hodnot napětí a frekvence,
ochranu proti přepětí a zkratům na AC i DC straně,
bezpečný provoz dle ČSN a PPDS.

Výsledkem je moderní hybridní fotovoltaická elektrárna s akumulací, připravená pro dlouhodobý provoz a plně kompatibilní s podmínkami distribuční společnosti.
