FVE LÁZNĚ KYNŽVART - 29,575 kWp

📍 Lokalita: Lázně Kynžvart
🏫 Investor: Lázně Kynžvart
⚙️ Zhotovitel projektové dokumentace: Elektro-Štaif Engineering s.r.o.,
📆 Datum dokumentace: 2024

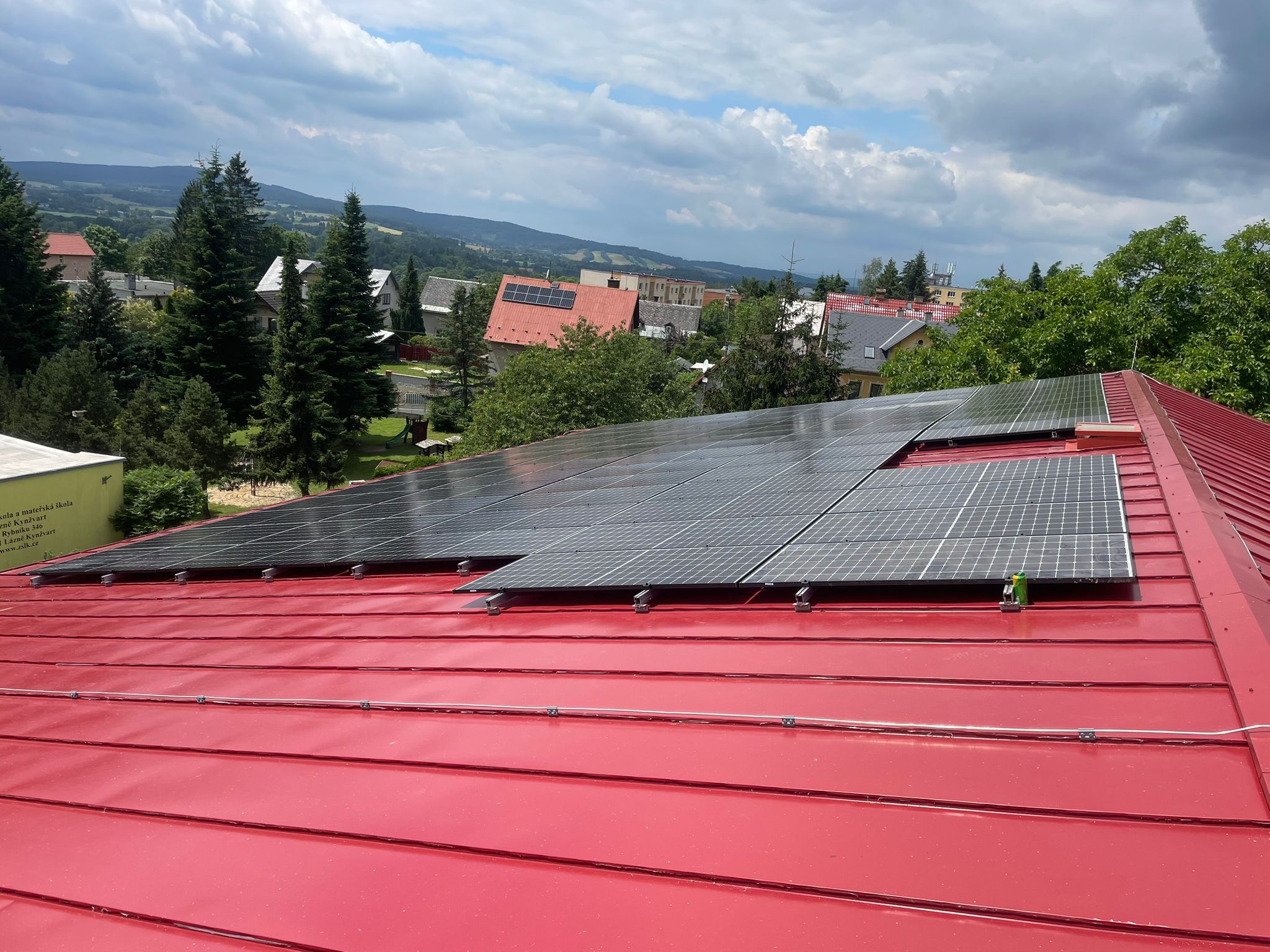

Pro objekt základní školy v Lázních Kynžvart byla navržena a zpracována projektová dokumentace střešní fotovoltaické elektrárny o instalovaném výkonu 29,575 kWp. Systém je umístěn na střeše budovy školy a je tvořen 65 ks fotovoltaických panelů o výkonu 455 Wp.

Vyrobená elektrická energie bude primárně využívána pro vlastní spotřebu objektu, přebytky budou dodávány do distribuční soustavy. Součástí řešení je také bateriová akumulace pro optimalizaci využití vyrobené energie.

Parametry projektu:
✅ Instalovaný výkon: 29,575 kWp
✅ Počet panelů: 65 ks
✅ Typ panelů: DAH DHM-72L9-455W
✅ Střídač: GoodWe GW29.9K-ET (třífázový hybridní)
✅ Napěťová hladina připojení: 0,4 kV (NN)
✅ Akumulace: BYD BOX Premium, 6× 2,76 kWh (celkem 16,56 kWh)
✅ Orientace panelů: 175° (jižní směr)
✅ Sklon střechy: 22°

FVE je připojena paralelně k distribuční síti v souladu s připojovacími podmínkami distributora a PPDS.

Použité technologie:
Hybridní střídač GoodWe GW29.9K-ET
Max. vstupní výkon z FV pole: 45 000 Wp
Max. DC napětí: 1000 V
Rozsah MPPT: 200–850 V
Jmenovité napětí: 400/230 V, 50/60 Hz
Max. proudový výstup do sítě: 50 A

Řízení a ochrany dle PPDS:
Nastavení nadpěťových a podpěťových ochran
Nadfrekvenční a podfrekvenční ochrany
Funkce P(f), P(U), Q(U)
Dynamická podpora sítě LVRT / HVRT

Regulace výkonu FVE:
Dvoustupňová regulace (0 % / 100 %)
Ovládání pomocí HDO umístěného v rozvaděči RE

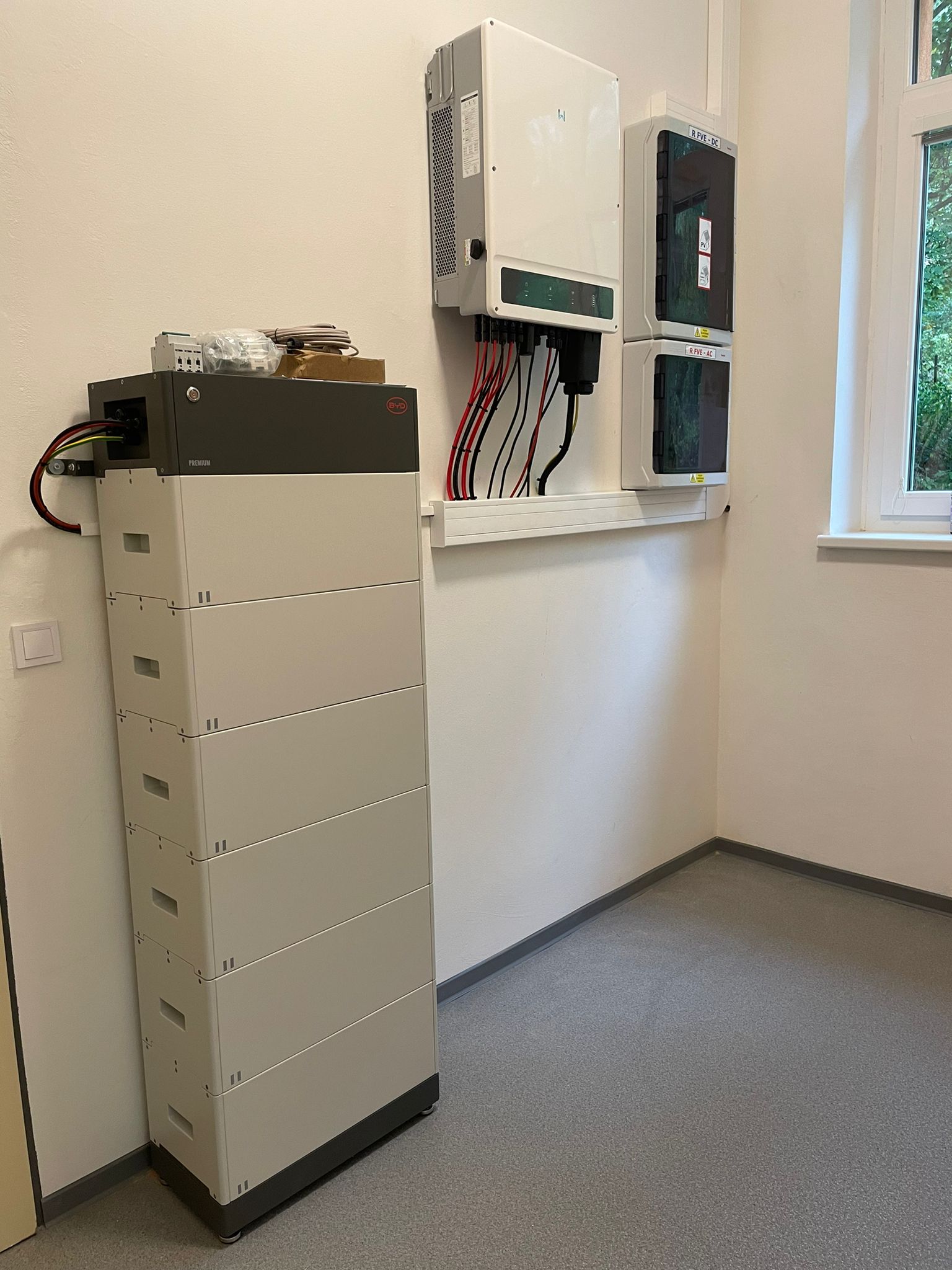

Akumulace energie:
Bateriový systém BYD BOX Premium
Celková kapacita 16,56 kWh
Umožňuje optimalizaci vlastní spotřeby a stabilizaci odběrových špiček

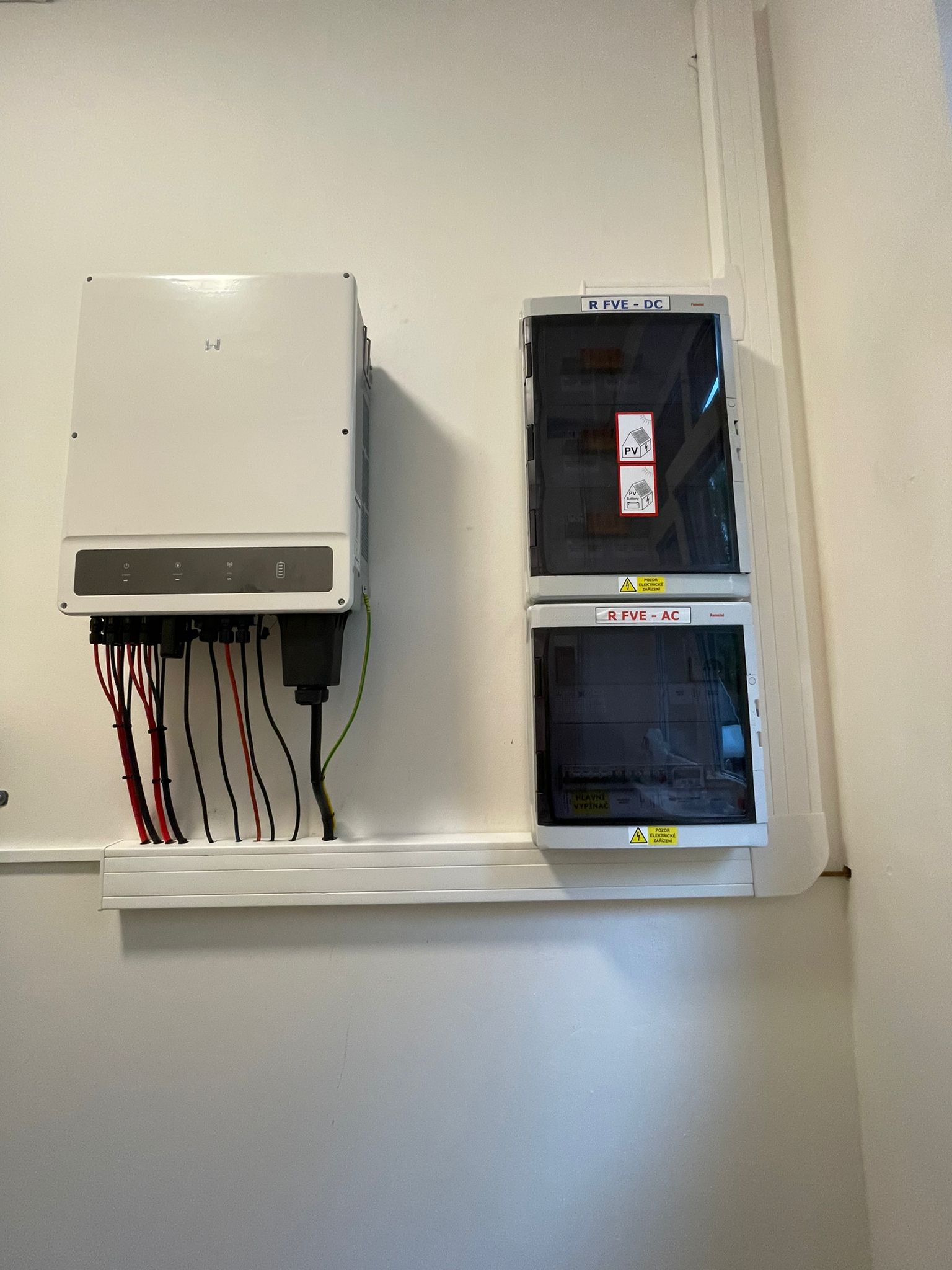

Součástí projektu je rozvaděč RFVE s odpovídajícími ochranami AC i DC strany a zajištěním bezpečného odpojení výrobny v souladu s požadavky distributora.

Řešení a přínosy

Navržené řešení přináší:
snížení provozních nákladů základní školy na elektrickou energii,
efektivní využití střešní plochy veřejné budovy,
zvýšení energetické soběstačnosti objektu díky bateriovému úložišti,
plnou kompatibilitu s PPDS včetně funkcí P(f), P(U), Q(U), LVRT a HVRT,
bezpečný, normově vyhovující a bezobslužný provoz.
