FVE KLATOVY - 9,5 kWp

📍 Lokalita: Klatovy
🏠 Investor: fyzická osoba
⚙️ Dodavatel projektu: Elektro-Štaif Engineering s.r.o.
📆 Rok realizace projektu: 2022

Pro investora jsme zpracovali projektovou dokumentaci a technické řešení hybridní fotovoltaické elektrárny o instalovaném výkonu 9,555 kWp s bateriovým úložištěm. Elektrárna je navržena pro provoz bez přetoků do distribuční sítě s možností ostrovního režimu a automatického přechodu na zálohované napájení vybraných okruhů objektu.

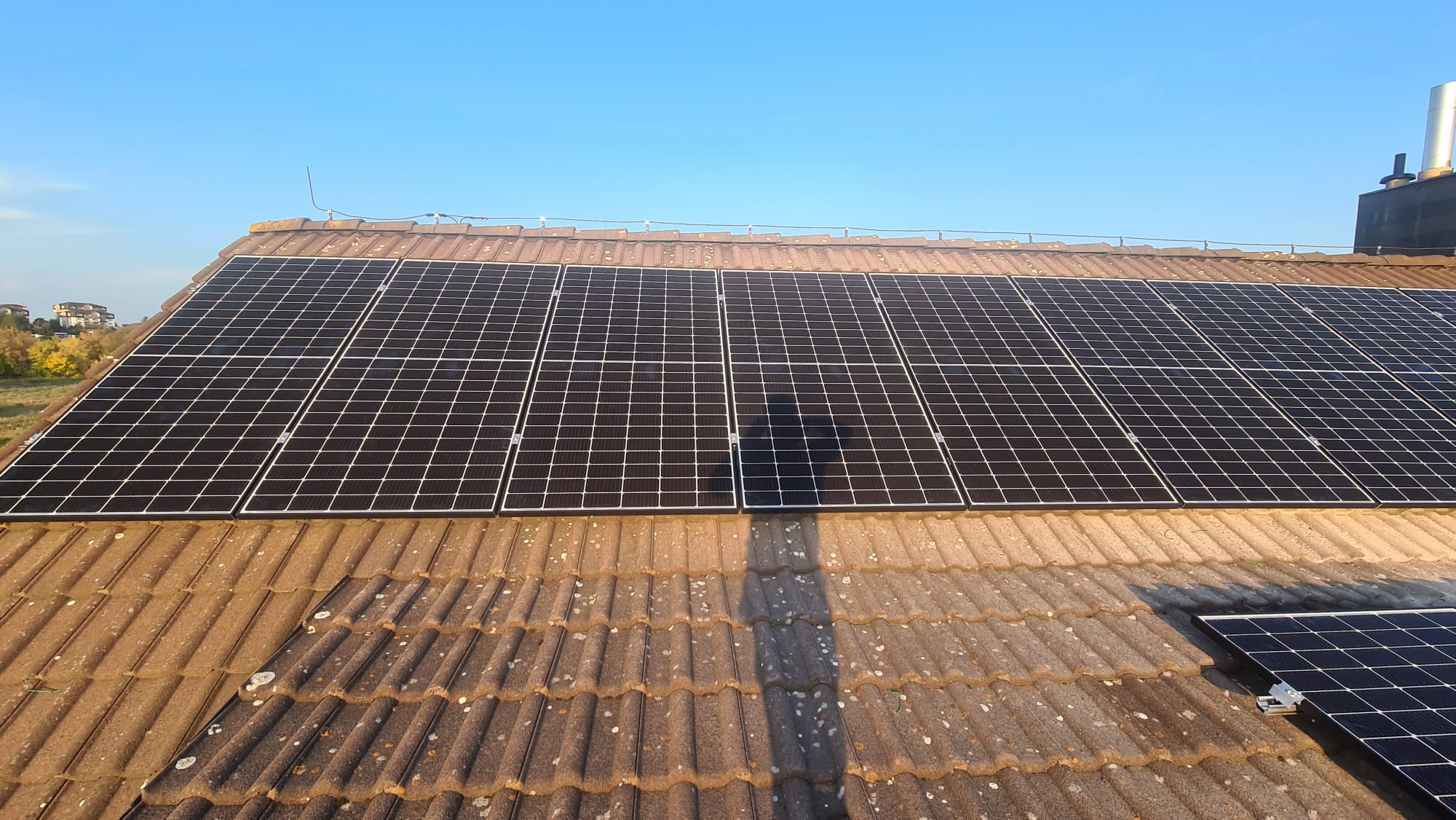

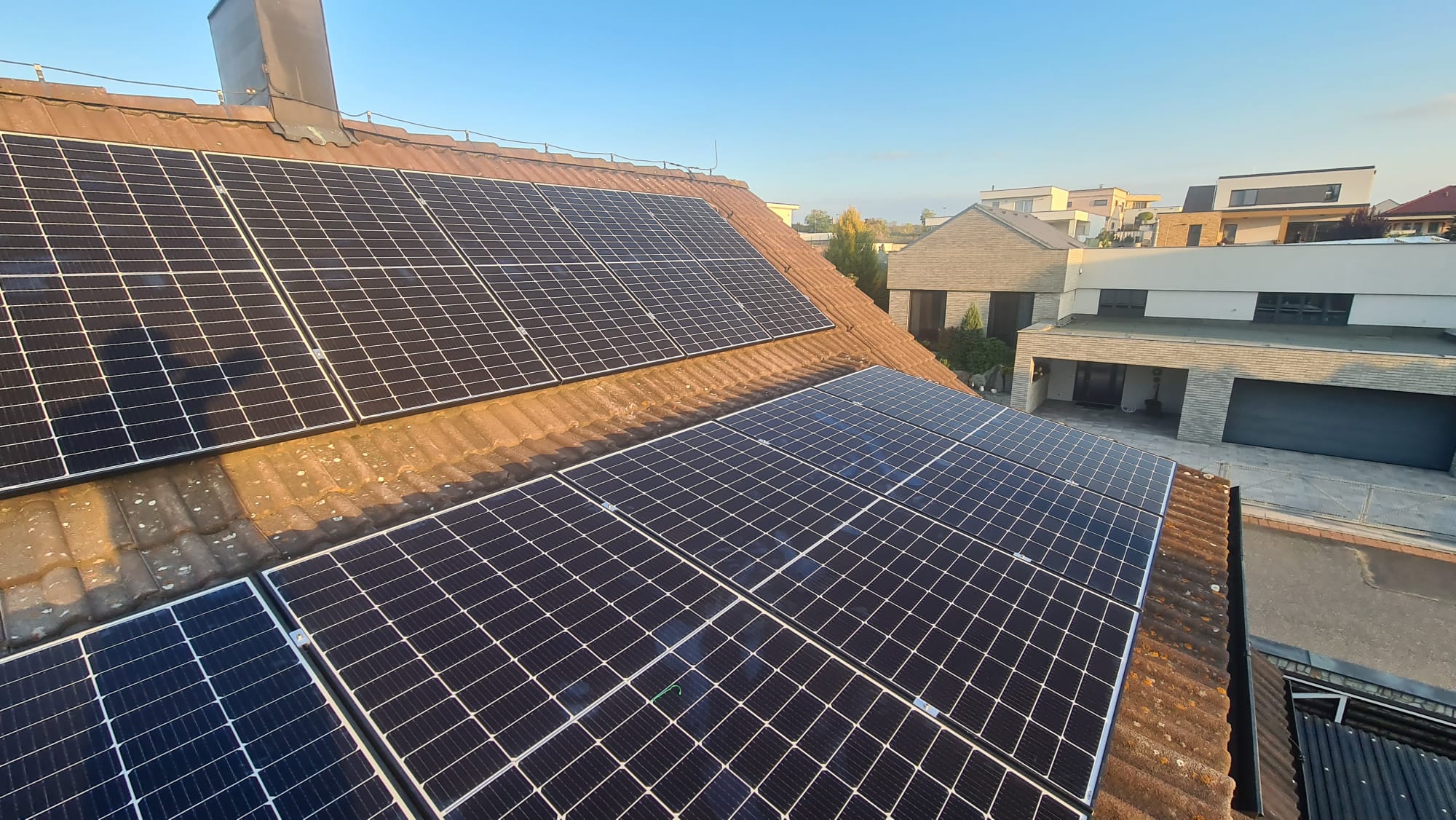

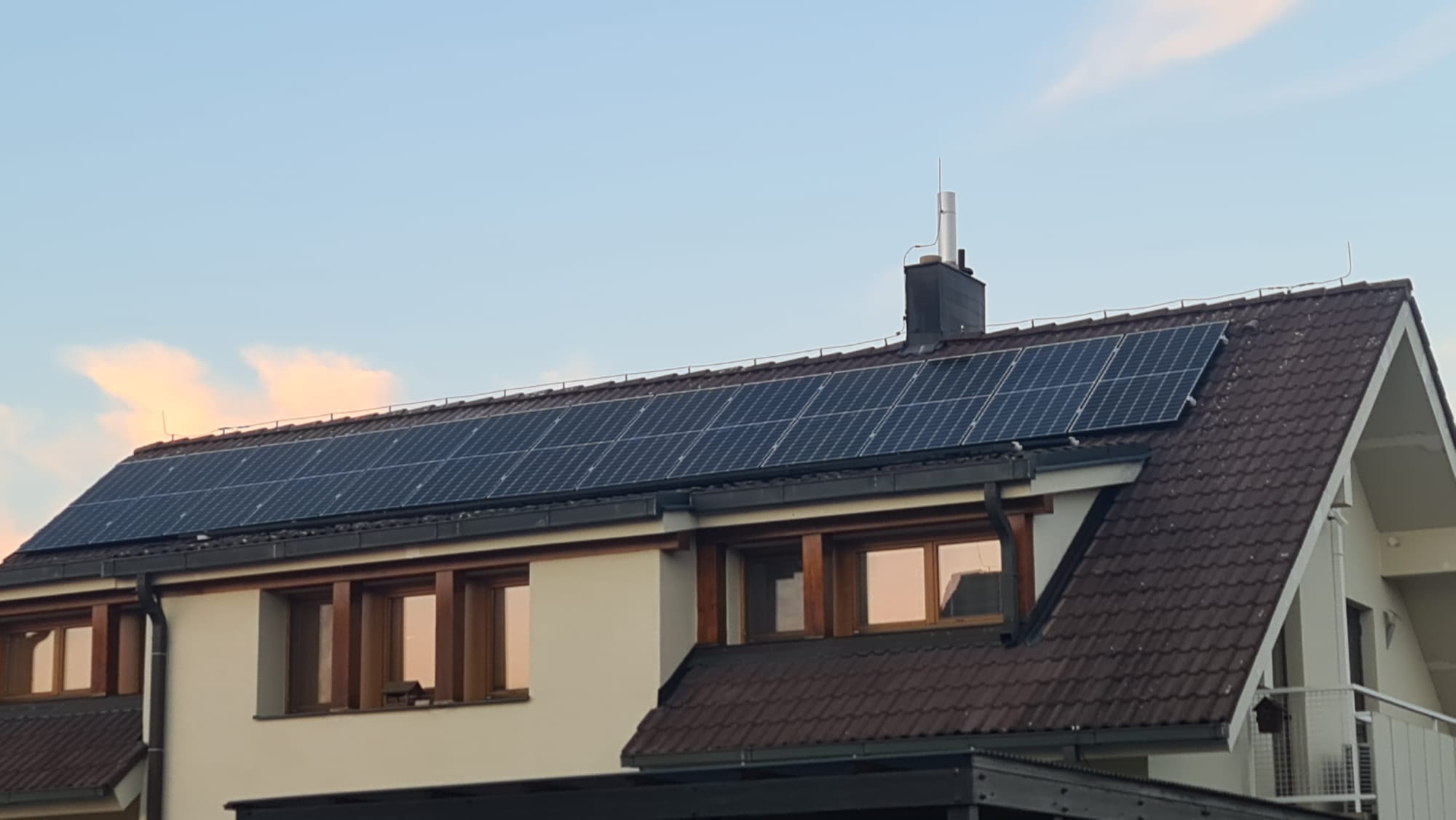

Systém je tvořen 21 fotovoltaickými panely JA Solar 455 Wp zapojenými do dvou stringů (11 + 10 panelů), připojenými ke střídači GoodWe GW10K-ET s bateriovým úložištěm Dyness Tower T10 o kapacitě 10,65 kWh

Řešení zahrnuje kompletní návrh síťových ochran dle PPDS, rozpadové místo integrované ve střídači, vazební spínač pro ostrovní provoz a úpravy elektroměrového rozváděče včetně přípravy na čtyřkvadrantní měření.

Elektrárna je navržena jako plně automatizovaný systém bez nutnosti běžné obsluhy, s prioritním využitím vyrobené energie v objektu a akumulací přebytků do bateriového úložiště.

Parametry projektu:

✅ Instalovaný výkon: 9,555 kWp
✅ Počet panelů: 21 ks (JA Solar JAM72S20 455/MR)
✅ Střídač: GoodWe GW10K-ET (10 kVA, 3f)
✅ Akumulace: Dyness Tower T10 – 10,65 kWh
✅ Provozní režim: bez přetoků do DS
✅ Ostrovní provoz: ANO (automatický přechod)
✅ Hlavní jistič objektu: 3×32 A, char. B
✅ Distribuční sazba: D56d (dvoutarifní)

Použité technologie:

Fotovoltaické panely: JA Solar JAM72S20-455/MR (455 Wp)

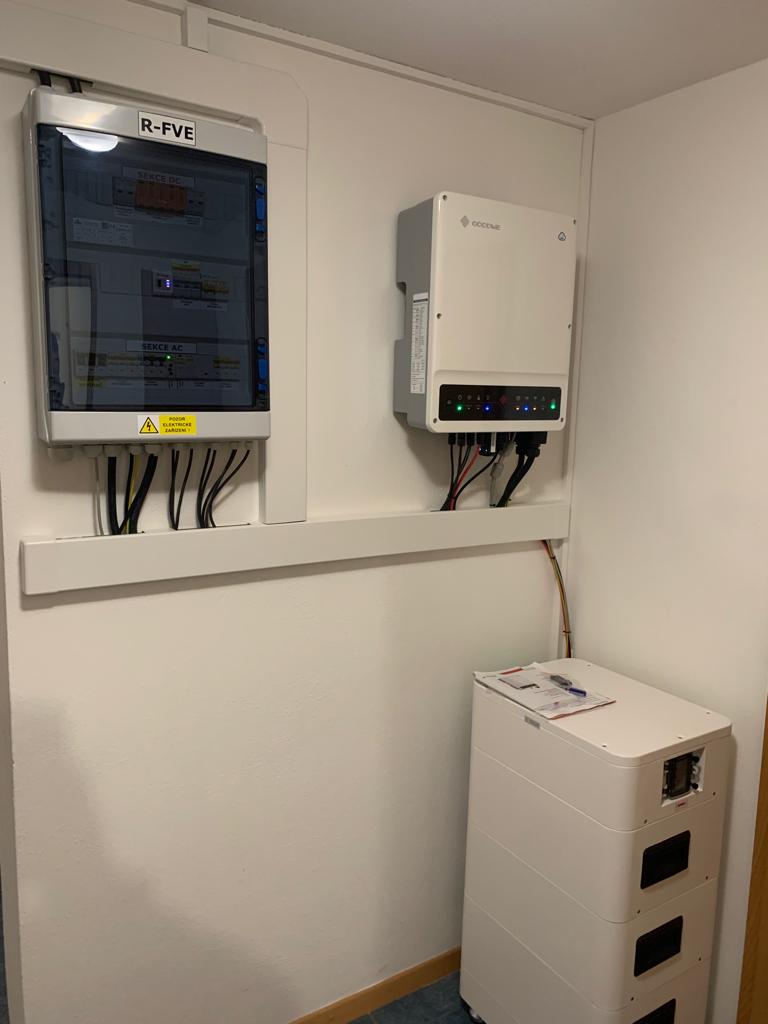

Hybridní střídač: GoodWe GW10K-ET – integrované síťové ochrany dle PPDS
Bateriové úložiště: Dyness Tower T10 – vysokonapěťový systém 288 V
Síťové ochrany: napěťová a frekvenční ochrana dle PPDS příloha 4
Rozpadové místo: integrované ve střídači
Vazební spínač: 3f výkonový stykač s napěťovým relé HRN-54/55
Ochrana proti přepětí: DC a AC přepěťové ochrany dle ČSN EN 62305

Navržené řešení zajišťuje:

maximální využití vyrobené energie v místě spotřeby,
nulové přetoky do distribuční soustavy,
automatický přechod do ostrovního režimu při výpadku sítě,
galvanické oddělení zálohované části objektu,
vysokou úroveň bezpečnosti díky síťovým ochranám dle PPDS,
dlouhodobou provozní stabilitu a ochranu proti přepětí.

Hybridní systém umožňuje investorovi výrazně snížit závislost na distribuční síti a zároveň zajistit zálohování klíčových okruhů objektu v případě výpadku napájení.
