FVE BUŠOVICE - 9,5 kWp

📍 Lokalita: Bušovice
🏭 Investor: soukromá osoba
⚙️ Dodavatel: ELEKTRO-ŠTAIF Engineering s.r.o.
📆 Rok realizace: 2023

Pro investora jsme realizovali instalaci fotovoltaické elektrárny o výkonu 9,555 kWp včetně přípravy pro řízení přetoků a instalace dobíjecí stanice Wallbox EV. Výrobna je připojena k distribuční soustavě 3×400/230 V (DS D57D) s hlavním jističem 3×25 A, charakteristika B

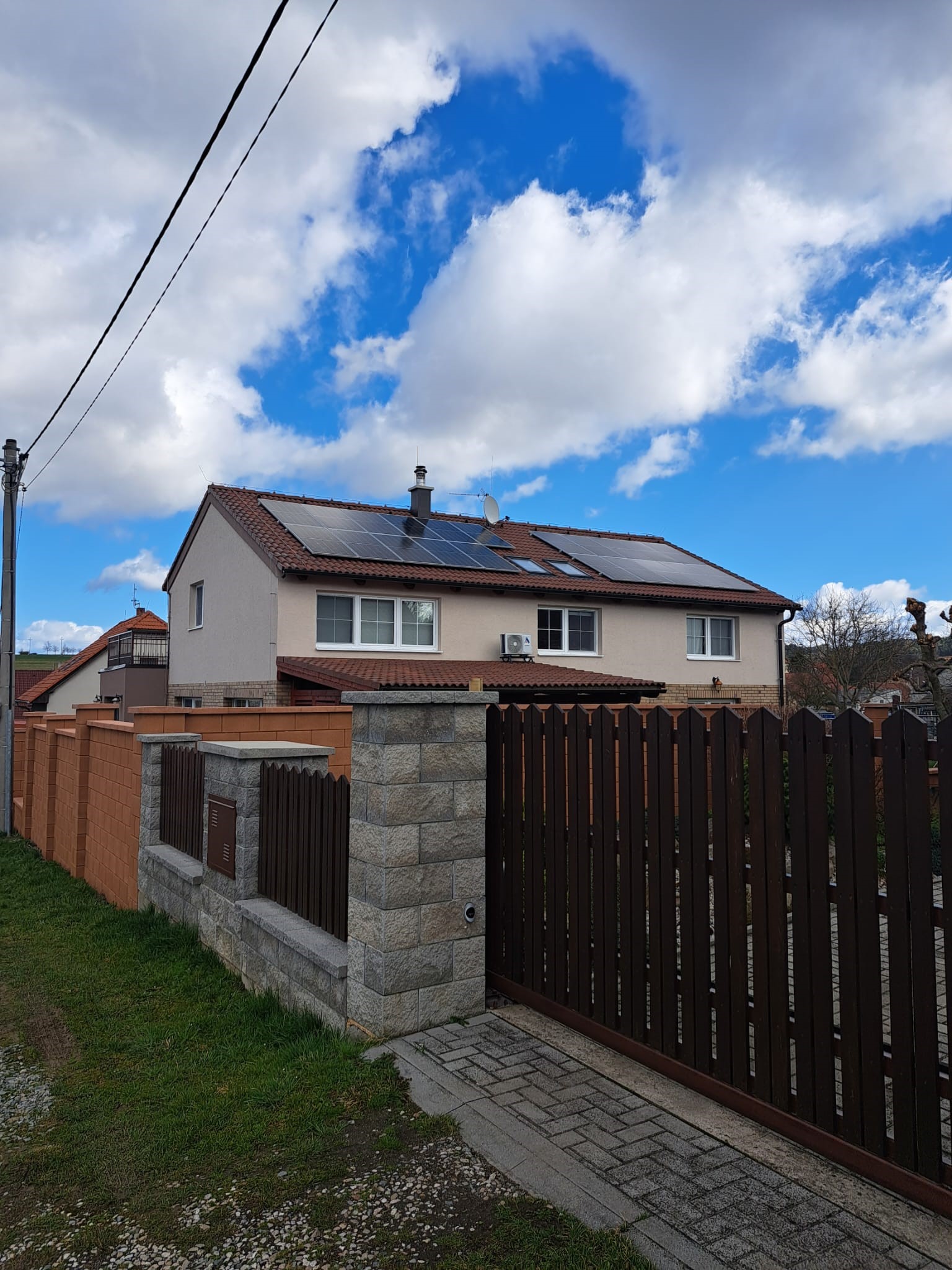

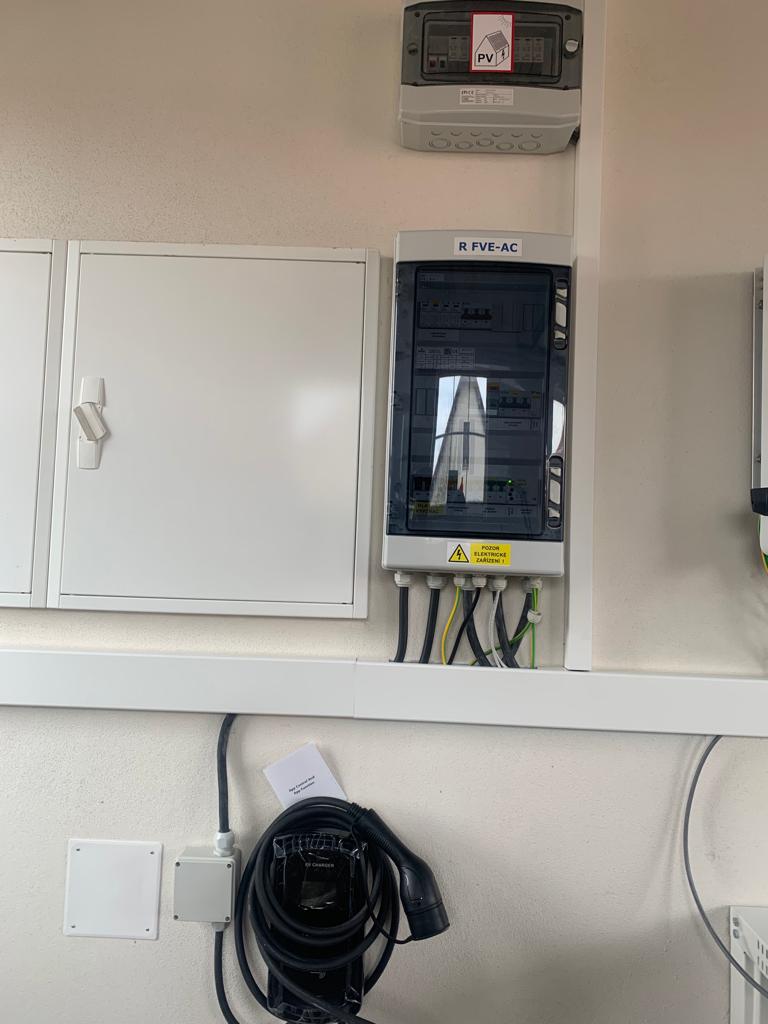

Součástí projektu bylo osazení 21 ks FV panelů DAH DHM-72L9-455W a instalace třífázového hybridního měniče Bluesun BSE10KH3 s akumulací. Nabíjecí stanice typu Wallbox EV – NC-EVC03 je napojena na stávající hlavní rozvaděč RH a chráněna samostatným proudovým chráničem a jističem

Po instalaci byla provedena funkční zkouška a výchozí revize dle souboru norem ČSN EN 61851 a ČSN 33 2000. Zařízení bylo předáno investorovi bez vad a nedodělků.

Parametry projektu
✅ Instalovaný výkon FVE: 9,555 kWp (21 × 455 Wp)
✅ Napěťová soustava: 3×400/230 V AC, TN-C / TN-S
✅ Hlavní jistič: 3×25 A, char. B
✅ Střídač: Bluesun BSE10KH3 (3f hybridní)

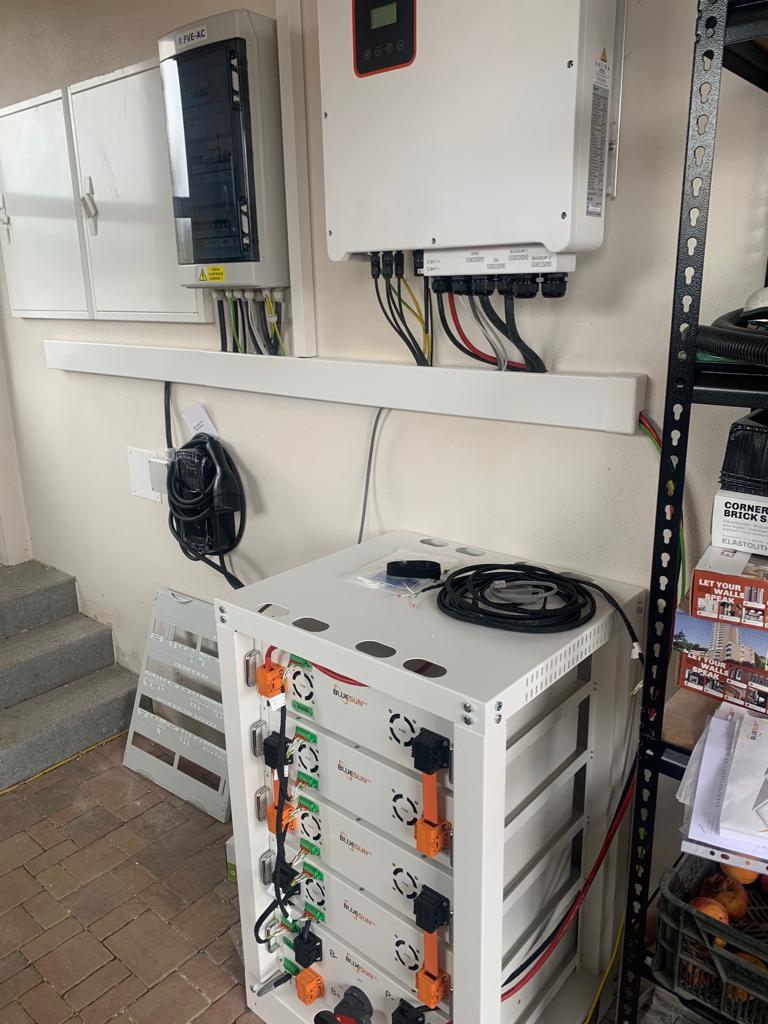

✅ Akumulace: Bluesun BSM48100-H, celková kapacita 20,48 kWh
✅ Dobíjecí stanice: Wallbox EV – NC-EVC03 (1 nabíjecí bod)
✅ Jištění nabíječky: 3×25 A + proudový chránič 30 mA

Použité technologie:
Fotovoltaické panely: DAH DHM-72L9-455W, zapojení do dvou stringů (15 + 6 panelů)
Hybridní střídač: Bluesun BSE10KH3
max. vstupní výkon FV: 15 000 W
max. DC napětí: 1000 V
výstup 400/230 V, 50 Hz
podpora řízení Q(U), P(U), P(f) dle PPDS
Akumulace:

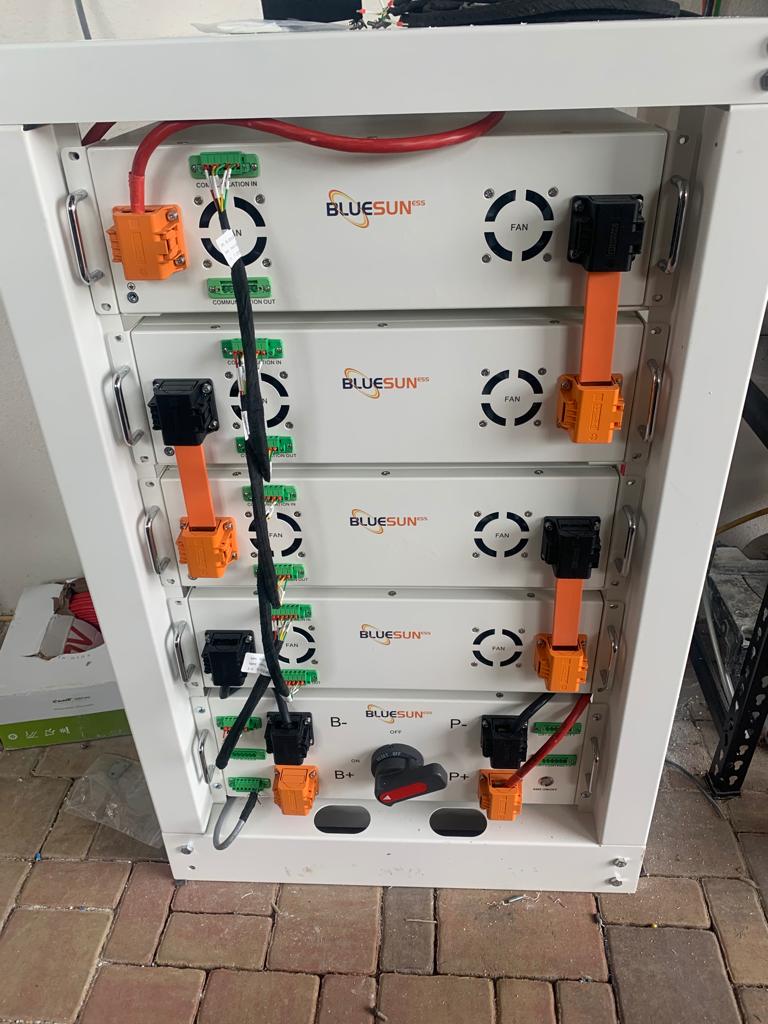

4 × baterie 5,12 kWh
celková kapacita: 20,48 kWh

Dobíjecí stanice:
typ NC-EVC03
napětí 3×400 V (možnost 1×230 V)
určena pro vozidla kategorie M1

Ochrany a řízení:
síťové ochrany dle ČSN EN 50438 / PPDS
přepěťové ochrany (T1+T2)
možnost omezení výkonu přes HDO
automatické odpojení při překročení mezních hodnot napětí a frekvence

Řešení a přínosy:

Instalované řešení kombinuje výrobu elektrické energie, akumulaci a řízené dobíjení elektromobilu v jednom integrovaném systému.

Systém umožňuje:

optimalizaci vlastní spotřeby objektu,
ukládání přebytků do bateriového úložiště,
řízené omezení přetoků do distribuční sítě,
bezpečný provoz v souladu s PPDS a platnými normami ČSN,
inteligentní nabíjení elektromobilu s ohledem na rezervovaný příkon objektu.

Hybridní měnič zajišťuje paralelní provoz s distribuční sítí i možnost ostrovního režimu při výpadku DS. Dobíjecí stanice je chráněna samostatným jištěním a proudovým chráničem, což zaručuje bezpečný a dlouhodobě spolehlivý provoz.
