Fotovoltaické elektrárny s instalovaným výkonem přesahujícím 100 kWp musí být dle legislativy povinně vybaveny řídící jednotkou (RTU) umožňující dispečerské řízení. Náš produkt EnergoBox umožňuje distributorům v případě potřeby vzdálenou regulaci elektrárny, což je klíčové pro udržení stability v distribuční soustavě.
Toto dispečerské řízení instalujeme do standardních AXY skříní a nebo na zakázku jako plechovou vestavbu do stávajícího rozvaděče. Venkovní provedení ve vlastní AXY skříni splňuje krytí IP65 a UV stabilitu.
Energoštaif se specializuje na kompletní dodávku RTU „na klíč“, od návrhu až po implementaci a následného oživení vaší fotovoltaické elektrárny nebo LDS. Naše služby zahrnují řešení pro hlavní energetické společnosti, jako jsou ČEZ, EG.D. a PRE s garantovaným dodržením všech předpisů a norem.
Náš proces začíná obhlídkou místa instalace FVE/LDS a přípravou studie/projektové dokumentace.
Zajistíme výrobu a dodávku potřebných rozvaděčů včetně potřebného softwaru a hardwaru…
Provedeme oživení dodaného softwaru a hardwaru v místě instalace FVE/LDS naším technikem.
Po uvedení do provozu zajistíme monitoring aktuálního stavu FVE v rámci lokální sítě.
EnergoBox je předprogramovaný, konfigurovatelný řídicí systém určený pro obousměrnou komunikaci mezi dispečerským pracovištěm energetického distributora a fotovoltaickou elektrárnou. Řídicí systém reguluje a ovládá FVE s přetokem do distribuční sítě. Systém je vhodný pro standardní aplikace ve velkém rozsahu výkonů elektráren.

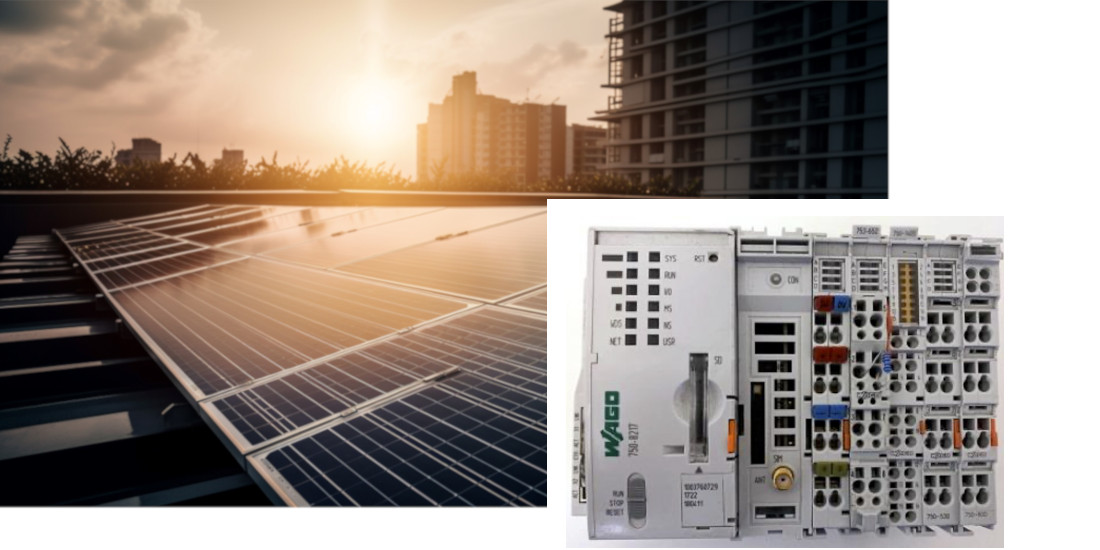

Jádro řídicího rozvaděče tvoří systém 750 firmy WAGO s integrovaným modemem LTE, doplněný o kombinaci vstupních, výstupních a komunikačních modulů. Pro distribuční uzemí EG.D je přidán LTE modem od firmy INSYS, který splňuje kybernetické zabezpečení vydané distributorem.
Pro dispečerská řízení se pro komunikaci používá protokol dle normy IEC 60870-5-104. Kromě dispečerského řízení je možné aktivovat komunikaci pro sběr dat na vlastním serveru, např. pomocí REST API, SNMP nebo MODBUS TCP.
EnergoBox tak může poskytovat agregovaná data pro management FVE i v grafické podobě.
řídicí systém pro FVE a LDS
průmyslové provedení řídicího počítače
regulace pro výrobny s přetokem do distribuční sítě
regulace výroby bez přetoku do distribuční sítě (ENERGOBOX GB)
možná integrace do nadřazených informačních a dohledových systémů
customizace podle potřeb zákazníka
webové rozhraní pro online dohled a diagnostiku
komunikační rozhraní pro napojení do dalších systémů (SNMP, REST API, …)
komunikace s nadřazeným dispečinkem pomocí IEC 60870-5-104
přehled o stavu a výrobě v reálném čase, notifikace nestandardních stavů
agregovaná a grafická data pro management
Jako dodavatel kompletních energetických služeb jsme schopni zajistit dodávku dispečerského řízení (RTU) včetně projektové dokumentace, výměnu měřících transformátorů napětí a proudu, dodání rozvaděčů AC/DC, FVE, SM2 i SM3, zajištění beznapěťového stavu či zajištění dočasného i trvalého připojení u distributora. Jako největší zákazník společnosti WAGO v oblasti dispečerského řízení v ČR umíme zajistit jakékoliv individuální řešení, které je realizováno z prověřených a spolehlivých komponent od firmy WAGO.
Při úpravách VN rozvaděčů jsme se za naši historii setkali s výrobci EFACEC, AREVA, SCHNEIDER, ORMAZABAL, SIEMENS, AEG. Jsme schopni zajistit úpravu i starých rozvoden (kobky) a provést příslušné zámečnické práce.
PROJEKTOVÁ DOKUMENTACE
VÝMĚNA MĚŘÍCÍCH TRANSFORMÁTORŮ NAPĚTÍ A PROUDU
DODÁNÍ ROZVADĚČŮ AC/DC, FVE, SM2 I SM3
ZAJIŠTĚNÍ BEZNAPĚŤOVÉHO STAVU
DOVYBAVENÍ SIGNALIZACE PŘÍVODNÍHO POLE
INDIVIDUÁLNÍ ŘEŠENÍ
